Protel DXP中PCB图纸中进行自动布线的方法介绍

自动布线适用于要求不高的电路板。自动布线是很简单的，点一下按钮，系统就自己开始布线，但是好的自动布线也需要做好几件事：

->设置好布线规则；

->设置好禁止布线区域；

->点击自动布线。

以下是图解：

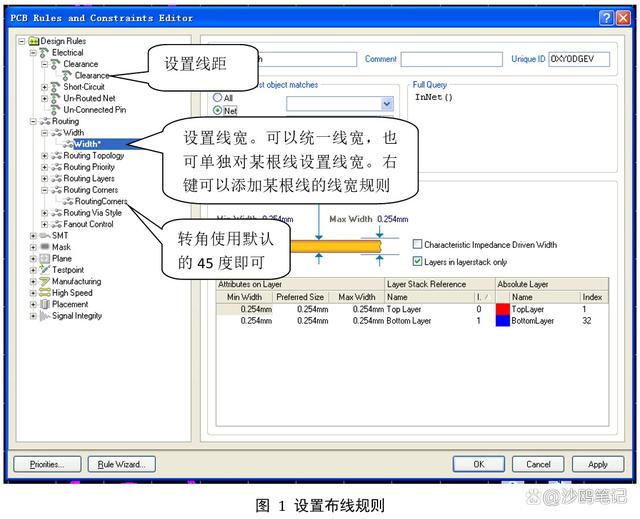

1、设置布线规则

关于布线规则前面已经详述，这里只是简单提及。

点击Design/rules，进入规则编辑器。有几个参数比较关键：

->线距；

->线宽；

->转角等。

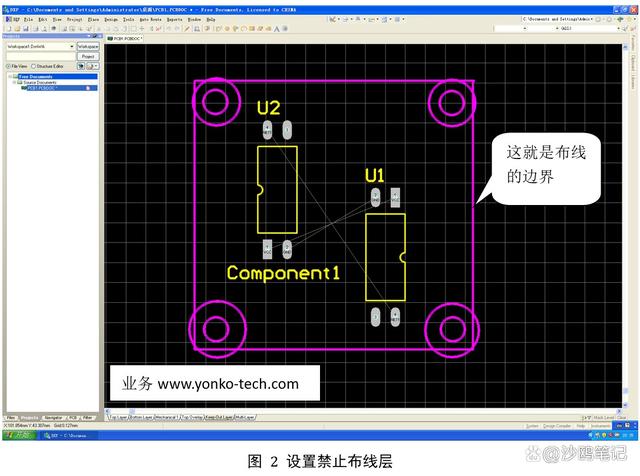

2、设置禁止布线层

设置禁止布线层前面也讲过，禁止布线层用于设置布线的边界，在keep-out layer图层中操作。

3、自动布线

在上方菜单栏上点击Auto route/all，系统就能开始自动布线。

不过也有可能会布线失败，注意看messages提示框里的提示，如果failed不为0就是有失败的。如果有失败的，可以un-route(菜单栏tools/un-route)之后调整元件布局之后重新布线，也可把失败的连线改用手动布线连接。

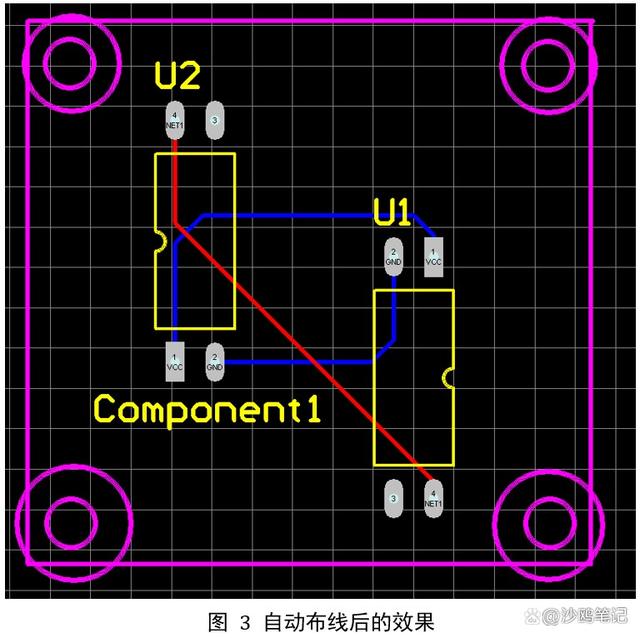

自动布线完成效果如下图：

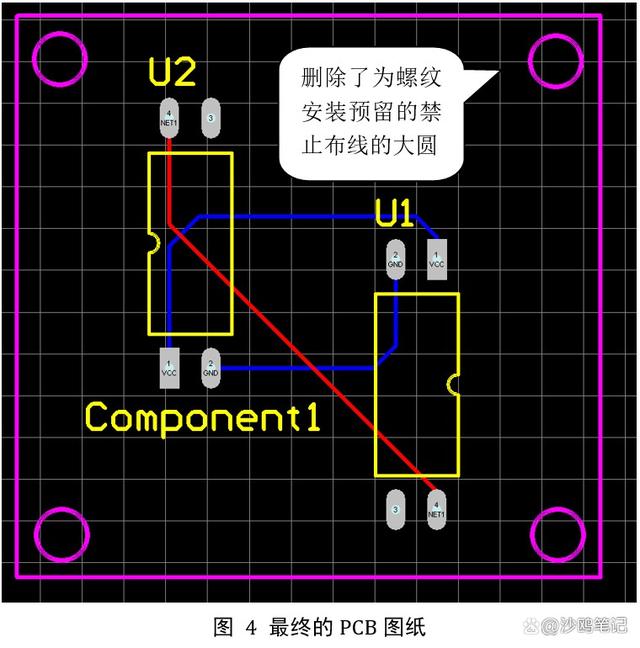

然后把其他辅助的图形删除，就完成了最终的PCB图纸。

五、小结

完成之后，把这个文件（后缀为.PCBDOC）发给电路板厂家，就能加工出电路板。

补充说明一下，前面说在禁止布线层（keep-out layer）里绘制电路板的边界其实不规范，电路板的边界应当在机械层里绘制。不过，在禁止布线层画电路板的边界也无大问题，其实一般厂家也明白。
