BGA焊盘设计经验交流分享

时间：2023-10-17 11:47

人气：

作者：admin

标签： 焊盘  BGA  焊盘设计

导读：BGA焊盘设计经验交流分享-引起BGA焊盘可焊性不良的原因:1.绿油开窗比BGA焊盘小2. BGA焊盘过小3. 白字上BGA焊盘4. BGA焊盘盲孔未填平5. 内层埋孔未填孔...

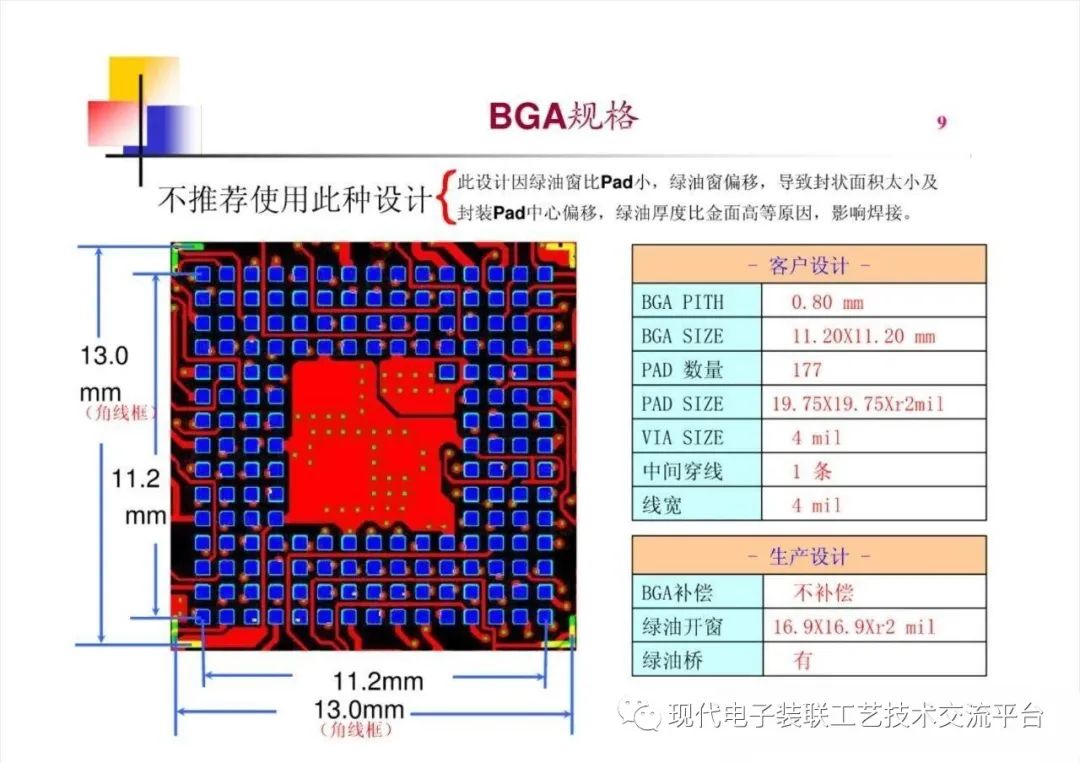

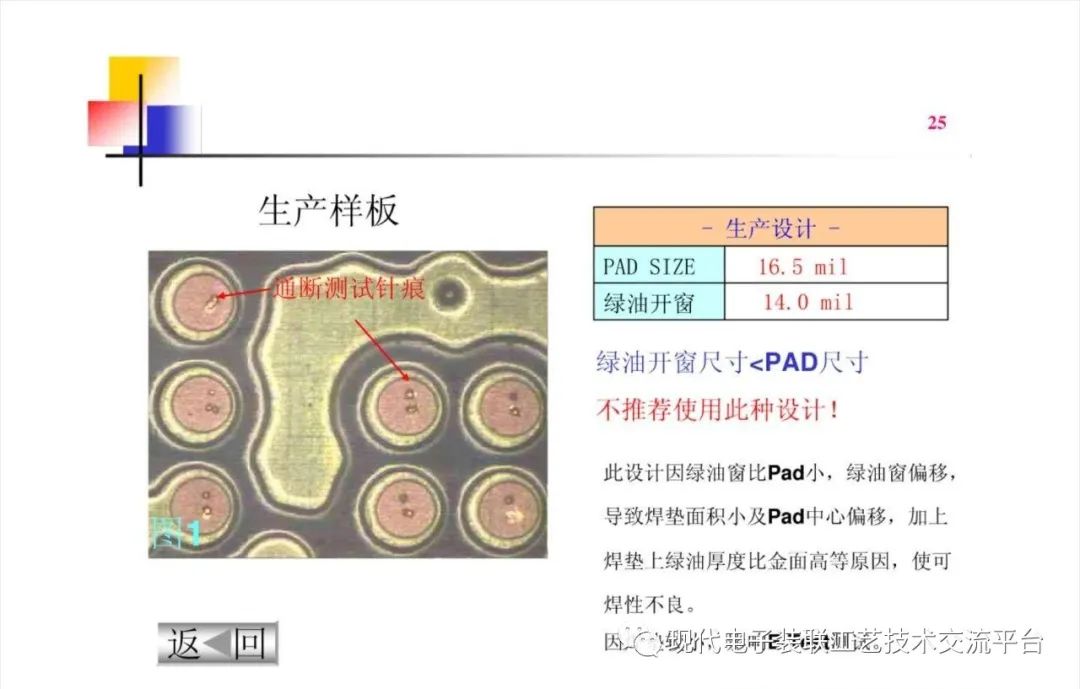

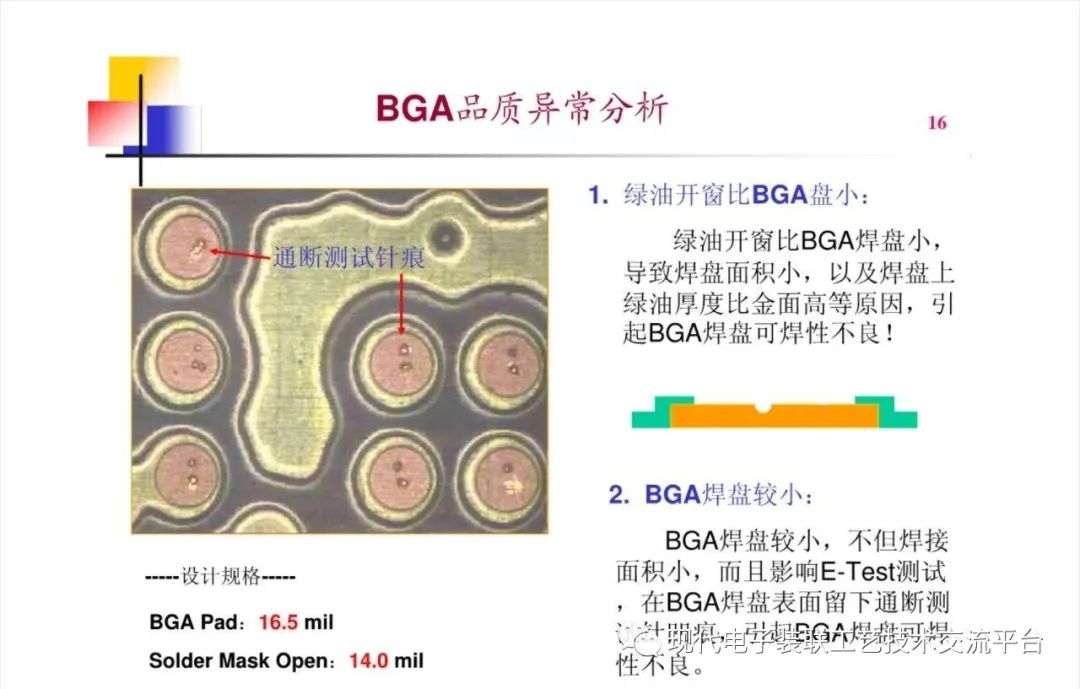

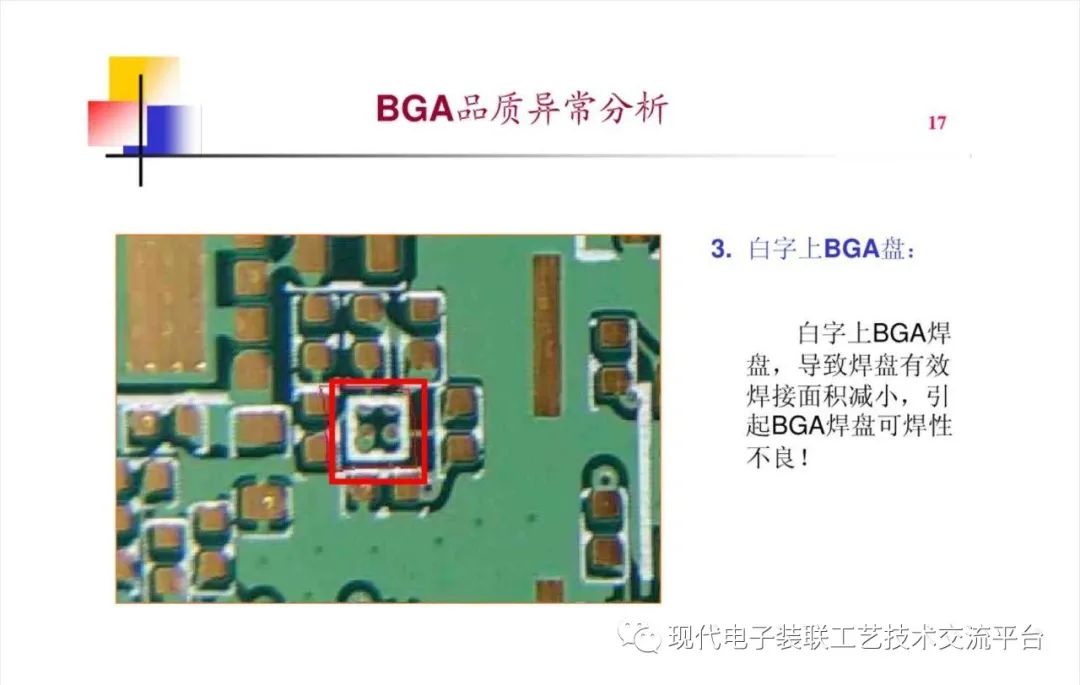

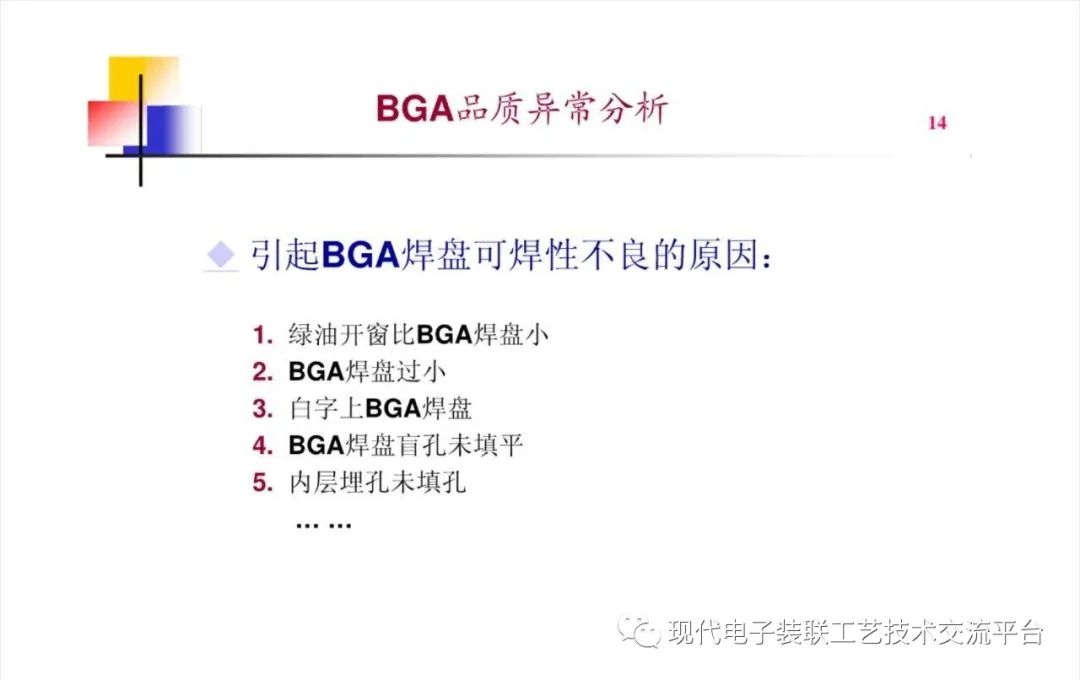

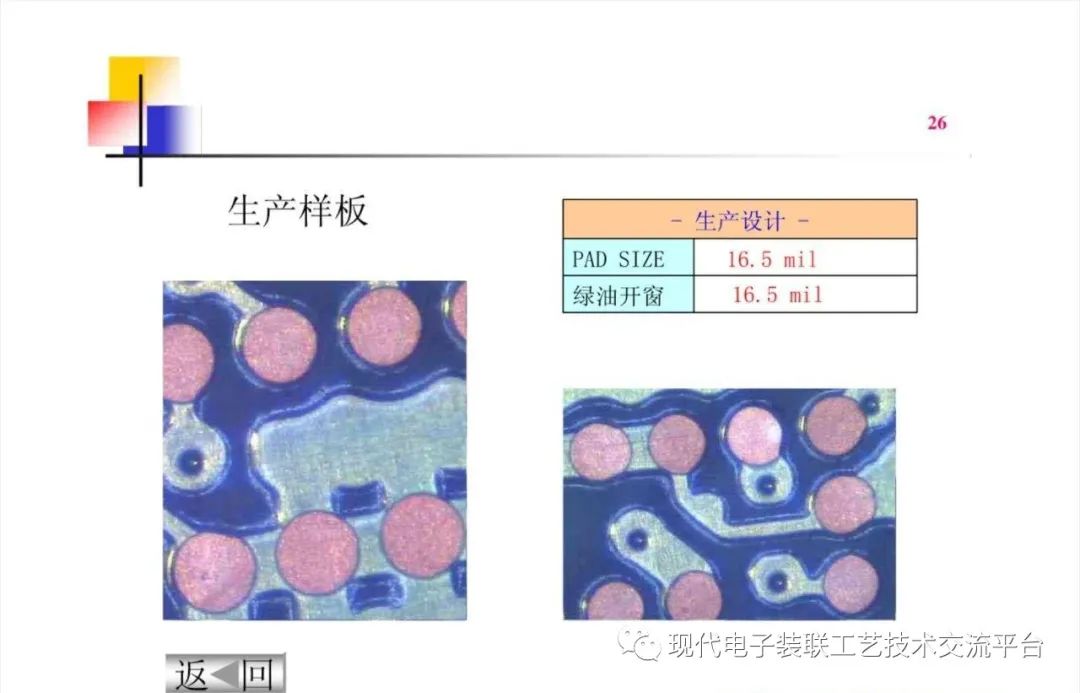

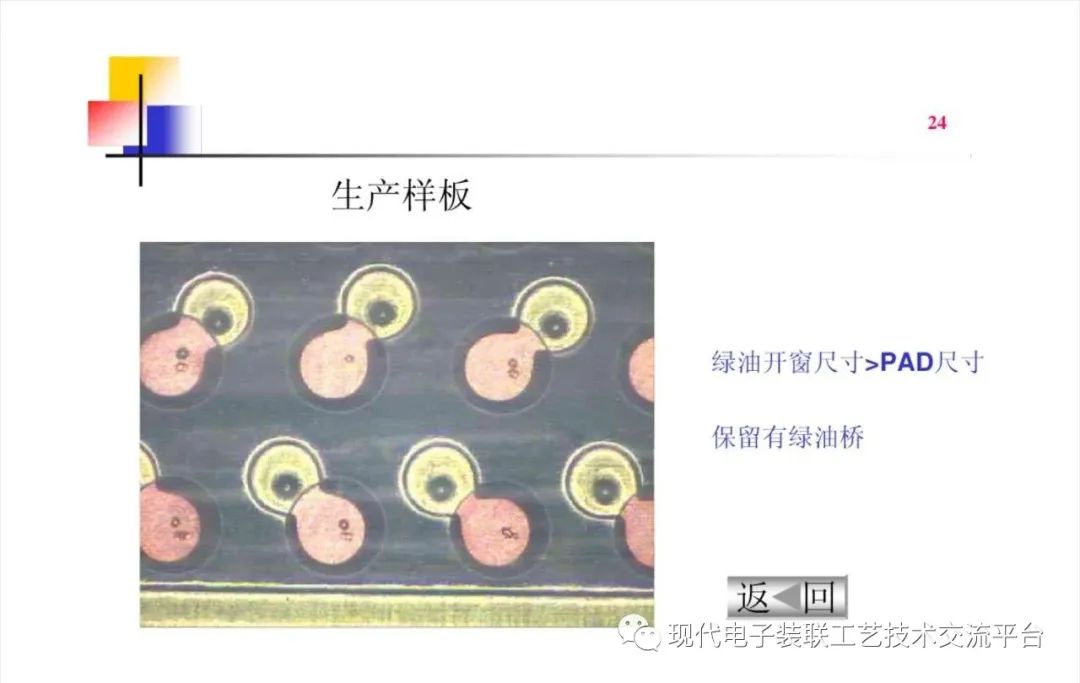

引起BGA焊盘可焊性不良的原因: 1.绿油开窗比BGA焊盘小 2. BGA焊盘过小 3. 白字上BGA焊盘 4. BGA焊盘盲孔未填平 5. 内层埋孔未填孔
