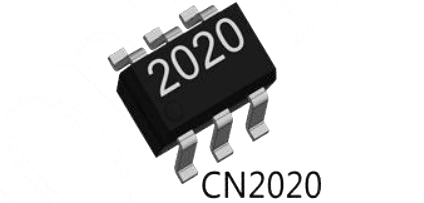

国芯思辰｜芯北科技同步降压转换器CN2020用于C

CATV放大器能把输入讯号的电压或功率放大的装置，由电子管或晶体管、电源变压器和其他电器元件组成。

某终端工厂在设计CATV光模块时，电路设计部分电源供给电压需要一颗12V转5.5V，输出电流大于200mA的BUCK DCDC，综合需求，这里提一下国产芯北科技的同步降压转换器CN2020，该芯片可满足项目的参数需求。

其电路设计如下图所示：

CN2020是一种带有集成开关的同步降压转换器，在5V至42V的宽输入电压范围内，它可以向输出端提供高达2A的电流，其性能参数如下：

最大输出电流：2A

输入电压范围：4.5V~18V

集成90/70mΩ功率MOS管

转换效率高达96%

增强轻负载性能

电压反馈：0.6V±2%

开关频率：500KHz

低ESR陶瓷电容有利于稳定输出

逐周期电流限制

内置OCP、OVP、UVLO和TSD功能

SOT23-6封装

1、从上面这些参数可以看出，CN2020的输入电压和输出电压均满足设计需求，客户电路中实际工作电流只有200mA，该芯片的输出电流为2A有充足的电流余量，方便灵活设计。

2、CN2020的工作温度为-40℃至125℃，可以满足产品对于宽温度的工作要求，保证在恶劣的环境下也能正常工作。

3、其开关频率高可达500kHz，可以满足高频输入的要求。

此外，CN2020提供两种工作模式。电流模式下提供快速的瞬态响应并保持环路稳定；轻负载模式可以增强芯片在轻负载条件下的转换效率。同时具有多重故障保护功能，包括逐周期电流限制、过压保护、过流保护、欠压锁定和热关断等。CN2020工作仅需极少的外部器件。

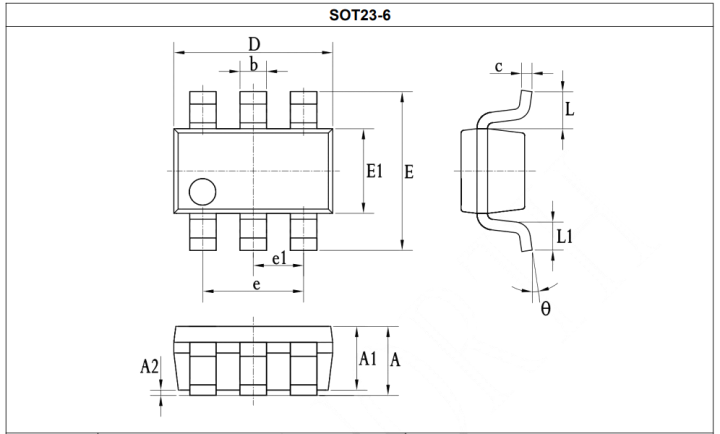

CATV光模块里需要小封装器件，CN2020的封装如下：

综上，可在CATV光模块应用上直接使用CN2020 DCDC方案，小封装、低功耗的特性也非常适合工程师的实际设计需求。
