CS201 Type-C拓展坞音频芯片|CS201 USB音频设计方案

CS201是一款USB 声卡芯片，主要用于USB 耳机、USB麦克风、USB 音响、USBType-C拓展坞等USB 音频等系列的产品设计与开发当中。

CS201的参数和特性如下所示：

1 产品特点

CPU和灵活的IO

 带DSP的32位高性能CPU

指示

 程序存储器：内部2M位闪存

 灵活的GPIO引脚，带可编程上拉和下拉电阻器；

 支持GPIO唤醒或中断；

音频接口

 95dB高性能立体声DAC

信噪比；

 三通道高性能ADC

90dB信噪比；

 立体声MIC放大器输入；

 支持灵活的音频均衡器调整；

 支持采样率8、11.025、12、16、22.05，

32、44.1和48KHz；

 四通道立体声模拟MUX；

 可以配置VID和PID信息；

 音频头插入和拔出

侦查

 耳机麦克风检测；

 OMTP和CTIA的自动识别

耳机和自动适配；

外围设备和接口

 支持触摸键；

 两个32位定时器；

 两个多功能32位定时器，

支持捕获和PWM模式；

 监听

 三个全双工UART；

 两个SPI；

 红外控制器；

 集成IRTC；

 SD卡主机控制器；

 16通道10位SARADC；

 内置PMU，如LDO/LVD/POR；

封装方式

 QFN20 3x3

温度

 工作温度：-40℃至+85℃；

 储存温度：-65℃至+150℃；

2.CS201包装定义

2.1CS201引脚分配

2.2CS201引脚说明

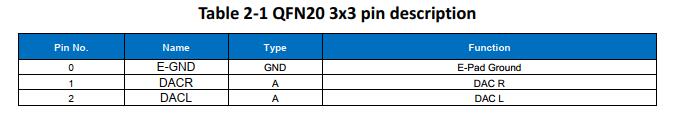

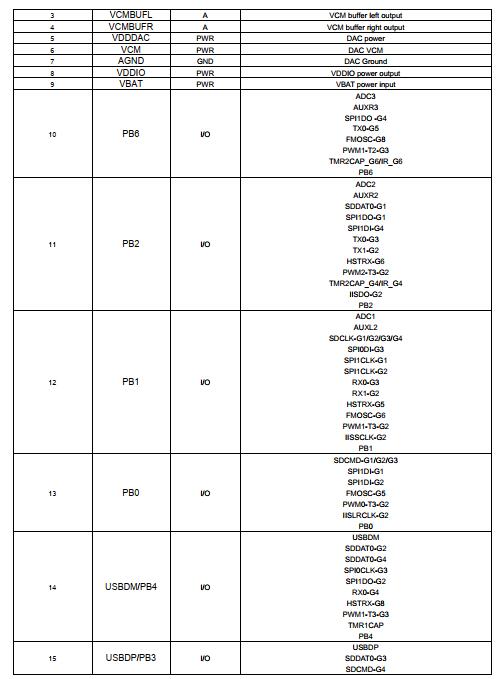

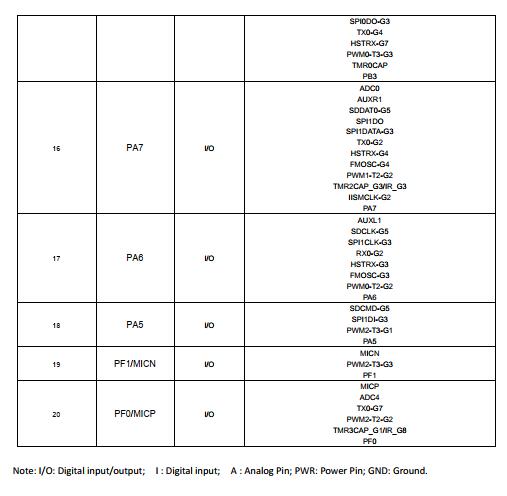

表2-1 QFN20 3x3引脚说明

注：I/O：数字输入/输出；I：数字输入；A：模拟引脚；PWR：电源引脚；GND：接地。

CS201设计USB TYPEC音频输出方案电路原理图如下：
