HDMI2.1 ESD防护方案带回扫功能的ESD静电保护器件

HDMI2.1 ESD防护方案

带回扫功能的ESD静电保护器件DL0524P5-SB

在电子产品开发设计时(例如STB，Monitor，笔记本电脑)，许多品牌厂家为了防止因用户端插拔过程中产生的ESD能量而导致HDMI 信号异常的问题，在产品ESD（IEC61000-4-2）验证时，除针对机构或接口连接器部分进行空气放电及接触放电测试外，也会直接对HDMI端口讯号线进行direct pin injection静电放电测试 (目前最高测至 8kV），用来模拟使用者插拔Cable所产生的ESD现象，以降低市场端客退的问题。 但在这样严苛的测试条件下，主芯片可能无法承受，需要在HDMI端口加上ESD保护组件，来防止ESD问题产生。

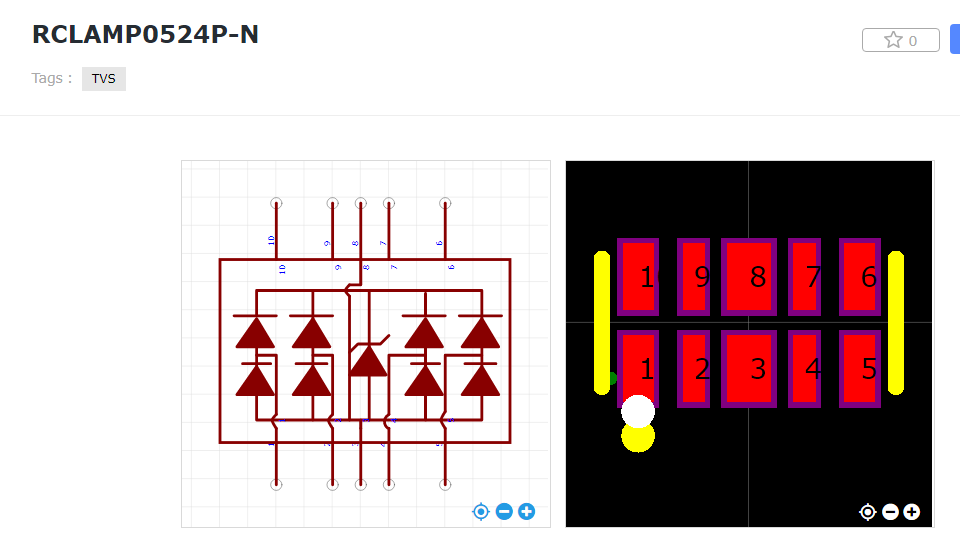

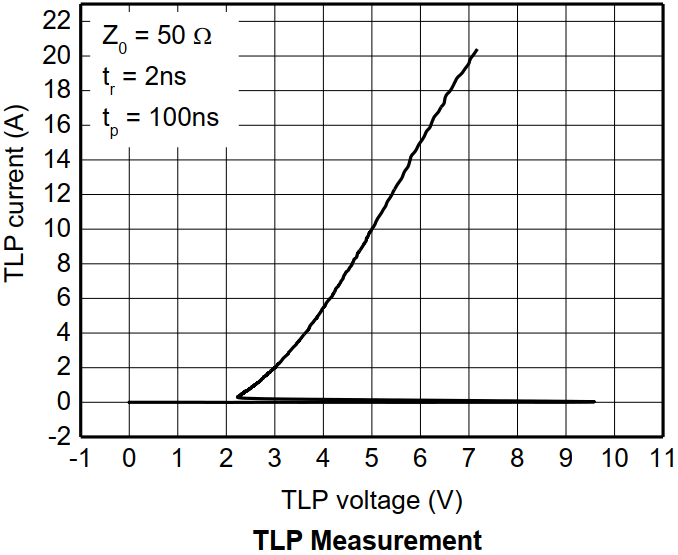

目前在HDMI 2.1端口高速差分信号ESD防护方面，建议的方案DFN2510P10E封装的四通道防护组件DL0524P5-SB。 这样的设计在PCB走在线非常方便，其组件的寄生电容值为0.35pF（Typ.） ，单体可耐受IEC 61000-4-5 Surge （8/20ms）的能量约5.5A。 而在静电防护组件最重要的箝位电压 （Clamping Voltage）参数方面 ，从DL0524P5-SB在TLP I-V特性曲线可发现其箝位电压在5.5A（ESD 8kV）时仅约为6V 。

DL0524P5-SB带回扫功能的ESD静电保护器件

Ultra low capacitance: 0.35pF typical (I/O to I/O)

Ultra low leakage: nA level

Low operating voltage: 5V

Low clamping voltage

Up to 4 lines protects

Leadless flow-through package

Complies with following standards:

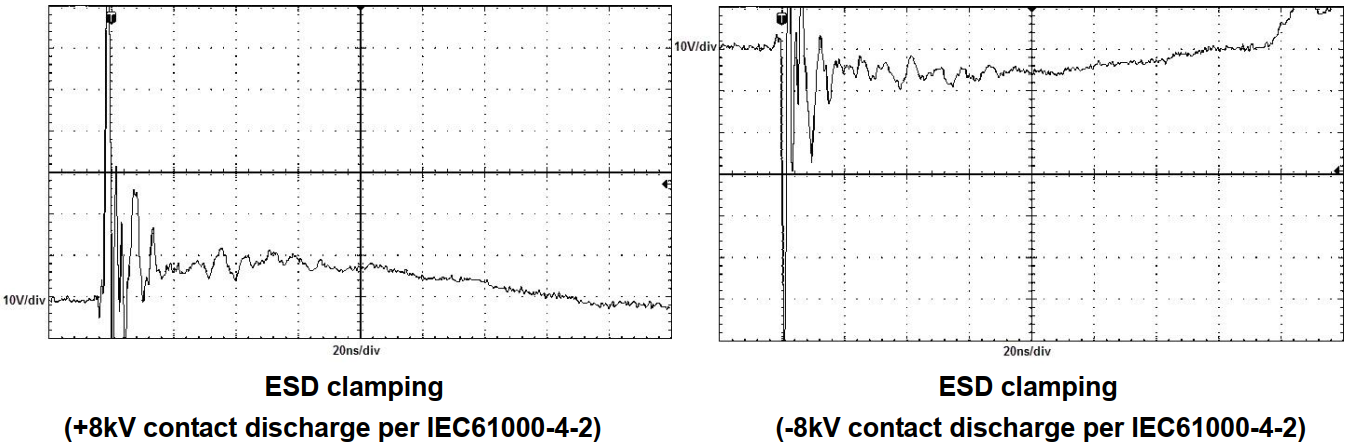

– IEC 61000-4-2 (ESD) immunity test

Air discharge: ±20kV

Contact discharge: ±20kV

– IEC61000-4-4 (EFT) 40A (5/50ns)

– IEC61000-4-5 (Lightning) : 5.5A(8/20μs)
