FP7195转模拟共阳调光方案：无频闪、无噪音、零

智能家居照明要求给与用户最好的环境光体验，必须要求灯具产品无频闪无噪音且调光平滑。传统的斩波调光技术已经无法适用于客户更高标准的要求，于是越来越多的用户倾向于选用转模拟调光的方案来提高客户体验。此次介绍的方案就是采用FP7195转模拟调光芯片来开发的双色温共阳控制方案，基于FP7195芯片的转模拟调光功能和高精度的内部校准功能来开发，真正做到了无频闪、无噪音、调光平滑、高度集成。

一、FP7195转模拟调光芯片功能

FP7195 是一个外置 N-MOSFET 的LED驱动IC。由于 FP7195 采用高压端点电流侦测，而且IC补偿回路采用电流模式，具有优异的动态响应又能简化外部补偿回路。FP7195是用高压制程生产，可提供6.5V~80V宽电压的应用环境。FP7195 同时具有数位调光功能与模拟调光(线性调光)功能。IC内置温度保护机制，当IC内部温度超过保护值，输出电流会开始线性下降。

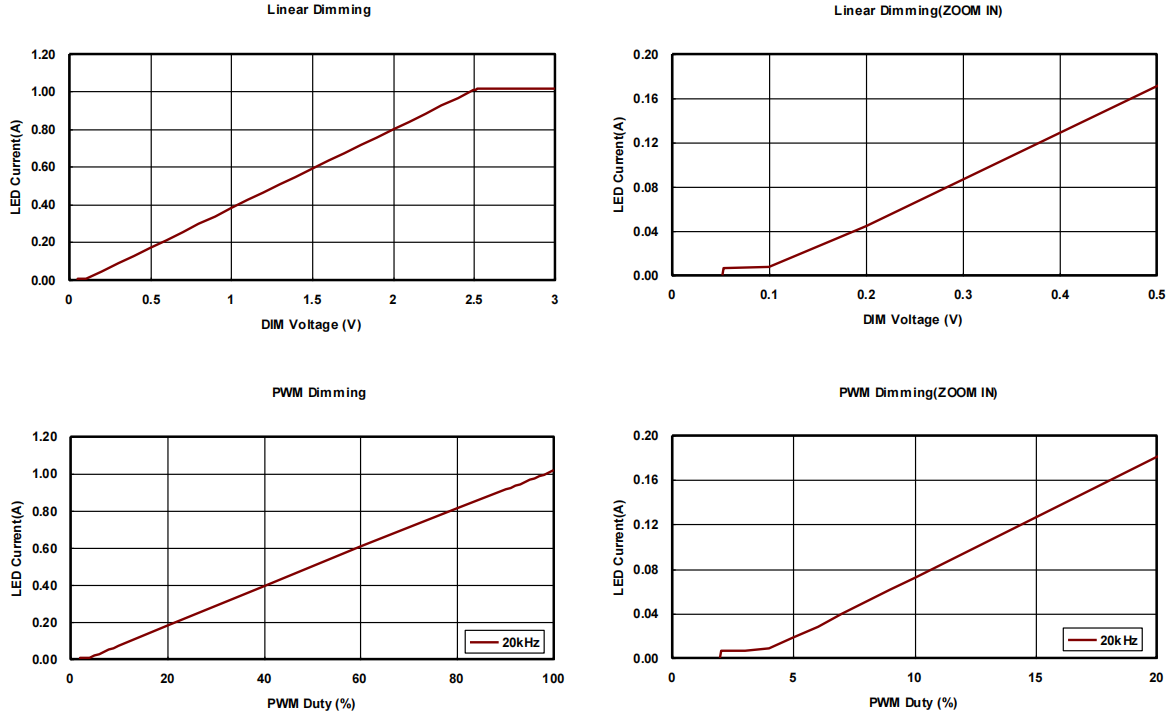

调光说明

FP7195 支援了PWM 数位调光功能与模拟调光，可以控制输出电流 0.1%~100%。把 DIM 脚电压拉低于 0.05V 超过 20ms 后可以让 FP7195 进入低耗电量的休眠模式，只要再把 DIM 脚电压拉超过 0.1V，FP7195 就会再度醒来。如果不使用调光功能请务必给 DIM 脚大于 2.6V 的电压。

※数位调光

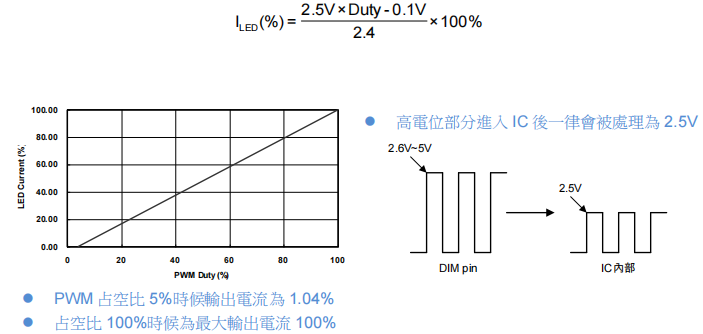

FP7195 可支援 PWM 数位调光，只要在 DIM 脚输入 500Hz~200kHz 频率的数位讯号，控制PWM 数位讯号的占空比(Duty cycle)即可控制输出电流0.1%~100%(参考电压 0.1mV~100mV)。PWM 的高电位电压可接受 2.6V~5V，高电位部分进入 IC 后一律会被处理为 2.5V，IC 最后再把讯号处理为DC电压去做调控，PWM 占空比(Duty)与输出电流百分比(ILED(%))换算式如下：

※模拟调光

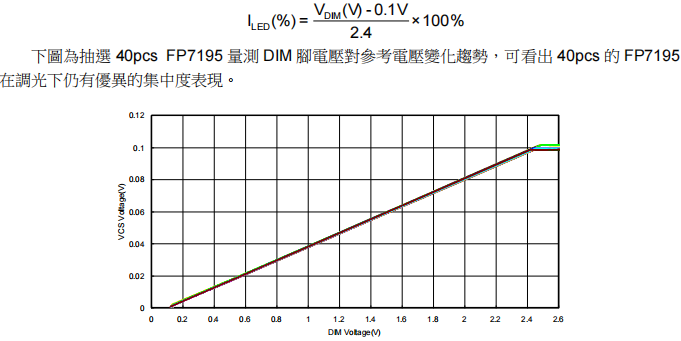

FP7195 同时也支援模拟调光(DC 调光)，只要在 DIM 脚输入 0.1~2.5V，即可控制输出电流0.1%~100%(参考电压 0.1mV~100mV)。DIM 脚电压(VDIM)与电流百分比(ILED(%))换算式如下：

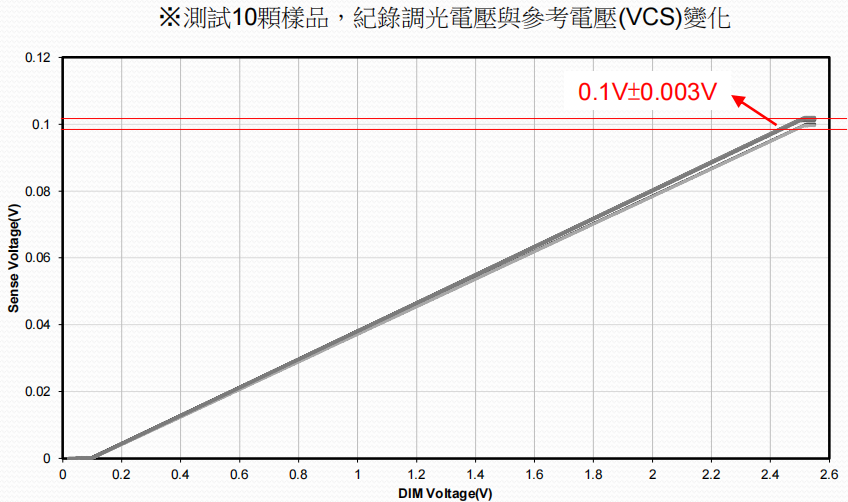

※调光精度

二、转模拟共阳调光方案

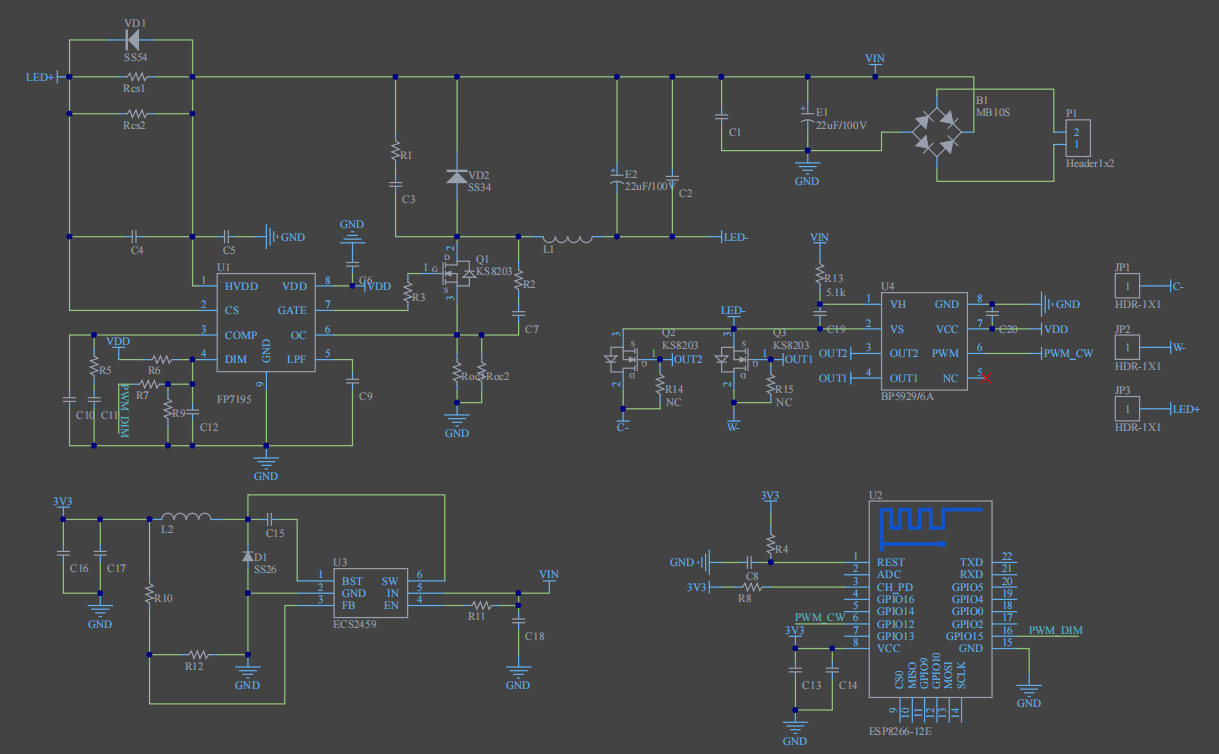

1.转模拟共阳调光方案原理图

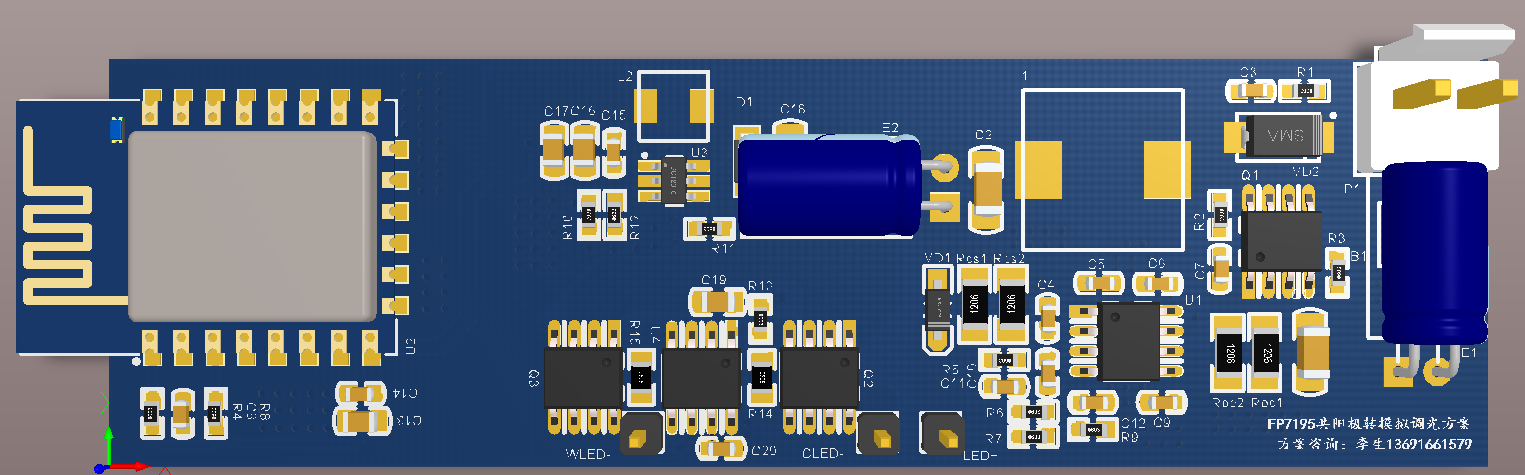

2.转模拟共阳调光方案PCB

3.转模拟共阳调光方案BOM

总结

采用FP7195转模拟调光芯片来开发的双色温共阳控制方案，基于FP7195芯片的转模拟调光功能和高精度的内部校准功能来开发，真正做到了无频闪、无噪音、调光平滑、高度集成。
