天惠微5.8G无线电吉他无线乐器传输方案ETK52L-QF

5.8GHz频段是一个比2.4GHz频率更高、更开放的ISM频段，同时5.8GHz也采用基于IP或基于电路的无线传输技术。基于IP的技术信令协议简单，实现容易，开销低，频谱利用率高，业务种类多，接口简单统一，升级容易，特别适合于非连接的数据传输业务；基于电路的技术时延小，适合于进行传统的音频传送。同时由于5.8GHz 是一个开放的、极少被使用的频段，并且5.8G 互相不干扰的信道优于2.4G。所以5.8G传送技术应用在无线电吉他等无线乐器领域可以算得天独厚。

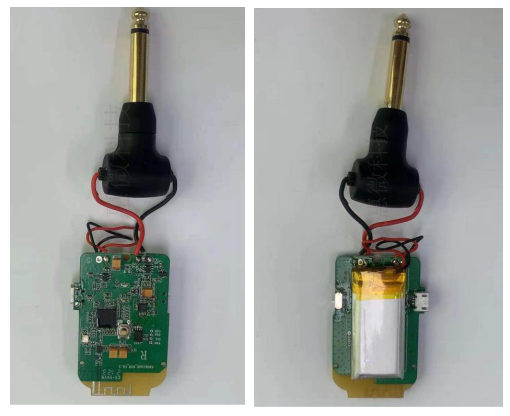

天惠微科技针对无线电吉他应用最新推出一款5.8G无线乐器传送方案，该方案不仅可用于无线乐器，还可以在游戏耳机/麦、音箱（低音炮，双通道，三通道）、TV耳机及麦克风、主播声卡等所有适合无线音频传输的领域。

方案数据：

I2STOI2S的数据传输
距离30米左右 （直线距离50米左右）
采样率：48K24bit
传输带宽2M
延时：5.6mS（I2STOI2S）
一发多收或两发一收也支持双向双工（软件不同）
模块功耗：TX(7dbm）72mARX50mA
频响：20HZ--23KHZ

产品方案操作须知：

屏显：竖显（如上图左）对频按键下移 12MM 左右

连接：同时按RX/TX，2~3秒连接

1、 TX（吉他图）RX（音响图）,（未连接时图标闪烁，连接成功图标长亮），

2、 电池显示（根 据电量显未格数，电量不够时符号闪动，以提示充电），

3、 信号强度显示，

4、 声音动态显 示：随音量增减动态显示

5、 蓝牙显示：连接时符号亮，未连接时符号不亮

6、 CH 显示，如 CH1CH2CH3CH4CH5CH6，按 TX 或 RX 对频键，自动搜 索连

接相应的频道

7、 充电口：TPYE-C

8、 耳机监听功能 ，TX/RX 都需要有，耳机插孔与 TPYE-C 共用

9、 有效传输距离 30M(若技术层面达不到，可协商)

10、要求很强的抗干扰能力，多台同时使用时不可串频或互相干扰

11、延时、噪声、音质请优化到

5.8G无线电吉他无线乐器传输方案ETK52L-QFN32完美解决因2.4G无线信号产生的干扰问题，5.6ms的低延时和48K采样保证音质的完美传输。该方案除了适用于无线乐器无线电吉他主要还用于需要蓝牙应用的场所，若监听耳机，游戏耳机等因2.4G感染的应用场所
