国芯思辰 | 低噪声模数转换器 (ADC)SC1642，可用于

为了供应市场所需，市面上已有多种类型的温度传感器来测量温度，而温度测量系统的精度取决于传感器以及传感器所接口的模数转换器(ADC)的性能。许多情况下，来自传感器的信号幅度非常小，因而需要一款高分辨率模数转换器(ADC)来满足温度测量系统的精确测量需求。

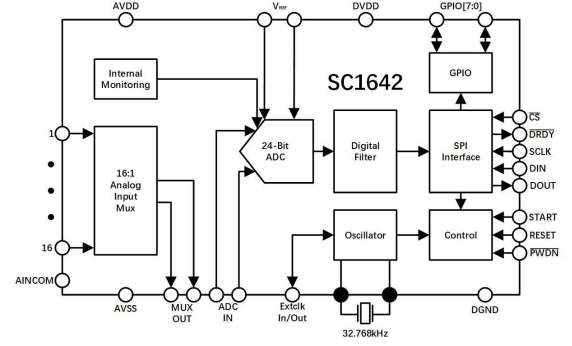

国产芯炽16通道24位模数转换器(ADC)SC1642是一款16通道（多路复用）、低噪声、24 位、delta-sigma(Δ-Σ)模数转换器(ADC)，非要适合温度测量系统中的应用，芯片能够在单次转换下，以1.8k至23.7k的通道扫描速率（SPS）来稳定的采集数据。SC1642内置一个灵活的输入多路复用器，用来接收8个差分输入或16个单端输入的组合，可以与相应的可开关的PGA模块配合使用。当使用5V基准电压运行时，满量程差分范围为5V。四阶delta-sigma调制器之后是一个针对低噪声性能优化的五阶sinc数字滤波器。

温度测量系统对模数转换器ADC和系统的要求非常苛刻。这些传感器产生的模拟信号很弱，必须用增益级予以放大，同时增益级的噪声必须非常低，芯炽SC1642具有出色的噪声性能，可以通过调整数据速率进行优化。当通过降低数据速率来增加平均数量时，噪声会相应地下降，输入延迟噪声、无噪声分辨率和有效位数（ENOB）。如下图，低电平信号的噪声性能可以通过使用外部增益来大幅改善。

国产芯炽模数转换器(ADC)SC1642主要参数：

•24 位，无代码缺失

•固定通道或自动通道扫描

•固定通道数据速率：125kSPS

•自动扫描数据速率：23.7kSPS/通道

•单次转换

•16个单端或8个差分输入

•单极(+5V)工作

•低噪声：在1.8kSPS为2.8μVRMS

•0.0003%的积分非线性

•直流稳定性(典型)：0.02μV/℃偏移漂移，0.4ppm/ ℃增益漂移

•Open-Sensor检测

•QFN-48封装7mm×7mm

此外，芯炽SC1642的操作模式有待机、休眠和关机三种模式切换运行，芯片在满足温度系统的高性能要求的同时，只消耗相对较低的电流。
