高亮度恒流LED显示驱动——AiP33628/AiP33632

AiP33628和AiP33632均是共阳极16段8位恒流LED驱动控制电路，电路提供8通道阳极公共端输出和16通道阴极恒流输出，单路最大恒流输出电流为40mA，典型工作电压为3.0V~5.5V。AiP33628和AiP33632均可通过PWM波，逐点调节点亮度。

两者不同的是，AiP33628为2线串行通讯，具有16级可调恒流电流，其恒流电流可通过软件进行设置；而AiP33632虽然采用4线通讯方式，且恒流电流通过外接电阻控制，但由于其可以级联扩展，因此更适用于点阵数量较多的场合。AiP33632与AiP3368/AiP3368H级联，可实现2倍于AiP33628的点阵数，而两颗AiP33632级联，则能以2倍的成本换取4倍的点阵数，其扩展方式更加灵活。

AiP33628与AiP33632主要特点汇总如下：

AiP33628功能框图

AiP33628引脚排列图

AiP33628典型应用

在此种应用下，可以将COM0和COM1、COM2和COM3、COM4和COM5、COM6和COM7分别短接，使电路作为1/4占空比使用，提高显示亮度。

AiP33628效果展示

AiP33632功能框图

AiP33632引脚排列图

AiP33632与AiP3368/AiP3368H级联典型应用

AiP33632与AiP33632级联典型应用

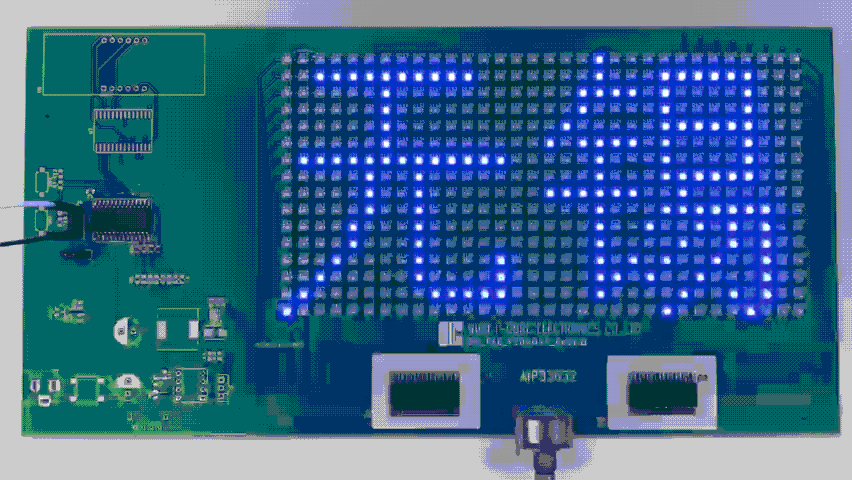

2颗AiP33632级联效果展示

电动车仪表方案应用

AiP33628由于其恒流高亮特性，因此可以广泛应用于像电动车仪表等户外应用场景。AiP33628可以替代AiP1629A和AiP1640等普通LED驱动IC，使产品在户外显示效果更好。也可以替代恒流段驱动IC+若干三极管的电动车仪表方案，不仅可以减少使用到的外围器件数量，还可将通讯端口数量由4+N（三极管数量）减少到2条，大大节省了MCU的I/O资源。

以下为使用AiP33628设计的电动车仪表方案：

如上图所示，左侧为使用AiP33628的显示效果，右图为使用AiP1624的显示效果，从图中可以明显看到AiP33628的亮度更高，更适用于户外显示场景。

来源：中微爱芯，如涉及作品版权问题，请联系删除。
