液晶屏显示IC 可调式三通道TFT、LCD DC/DC升压转换

概述

AAT1118集成了一个升压调节器，两个调节电荷泵，一个关闭功能，和一个开漏电源良好的输出，使其成为TFT液晶面板供电的理想选择。电流模式升压调节器为源驱动ic提供快速瞬态响应电源电压。可将2.6V到5.5V输入电压升压至15V的输出电压。升压稳压器集成了一个RON (0.28Ω) N-MOSFET，并在1.32MHz的固定开关频率下工作，从而最大限度地减少电路板空间，同时提供良好的效率。正电荷和负电荷泵调节器为TFT LCD的栅极驱动器提供电源电压。两种输出电压都可以通过外部电阻分压器调节。PGO功能用于监控设备供电电压。如果检测到任何故障，内部开漏MOSFET关闭，输出为高阻抗。在PGO和输入之间连接一个100kΩ上拉电阻，用于逻辑电平输出。当SHDN被下拉低电平，会关闭内部三个稳压器LDO，也会关闭参考电压，输入耗电流0.1uA以下。AAT1118稳压器具有软启动功能，以防止输出超冲和涌流。内置电源排序维持系统的稳定性。该器件包括各种保护功能，如输入欠压锁定(UVLO)和过温保护(OTP)。稳压器输出包括欠压保护(UVP)。AAT1118采用紧凑的TSSOP-16封装。该设备额定工作环境温度范围为-40℃到+85℃

特征

1. 供电电压2.6-5.5V
2. 电流模式升压稳压器
3. 内置15V,1.6A,0.28Ω N-MOS
4. 1.32MHz 固定开关频率
5. 快速的负载瞬态响应150
6. 双通道电荷泵1389
7. PGO N-Channel 开漏输出1944
8. SHDN
9. 软启动
10. 10.UVLO,OVP,UVP,OTP等保护
11. TSSOP-16封装

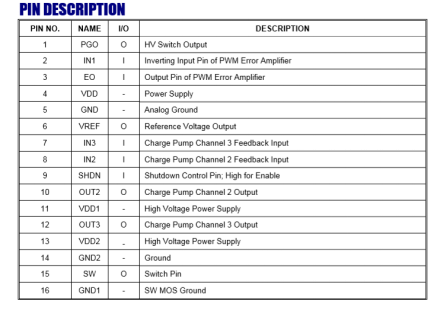

封装及脚位描述

订货信息

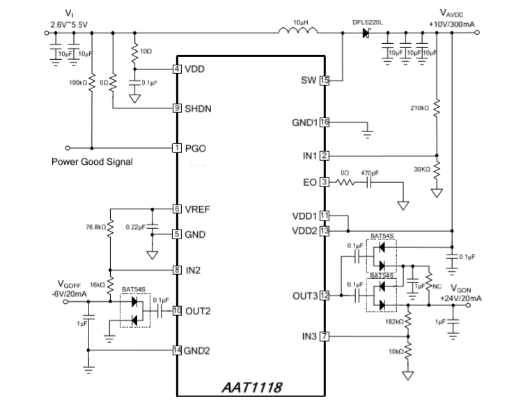

典型电路
