CS5265Typec转HDMI 4K60Hz 转换器转换方案

Capstone CS5265是一款高性能Type-C/DP1.4至HDMI2.0b转换器，设计用于将USB type c源或DP1.4源连接至HDMI2.0b接收器。CS5265AN集成了DP1.4兼容和HDMI2.0b兼容发射机。此外，CC控制器还用于CC通信，以实现DP Alt模式。

CS5265应用途径：

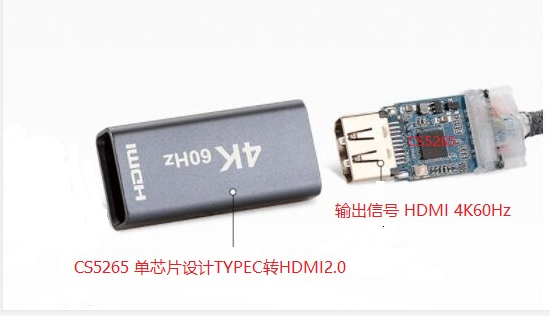

type-c转接线或者type-c转换器拓展坞或者type-C拓展底座方面

CS5265参数：

USB Type-C规范1.2

HDMI规范v2.0b兼容发射机，数据速率高达每通道6-Gbps。

支持所有USB Type-C通道配置（CC）

内置振荡器，无需外部晶体

嵌入式MCU和SPI-flash

嵌入式EDID（如果终端设备没有，CS5265AN将响应EDID）

支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的音频采样率

LPCM和压缩音频编码格式

用于芯片控制的辅助通道、I2C主机接口

USB Type-C DisplayPort（DP）Alt模式输入（接收器）

USB Type-C规范1.2和向后兼容Type-C规范1.0

VESA DisplayPort TM v1.4兼容。支持4车道。

内置CC控制器，用于插头和方向检测

一个CC端口，用于实现DP Alt模式的通信

高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道

USB Type-C通道配置（CC）功能

支持热插拔检测（HPD）

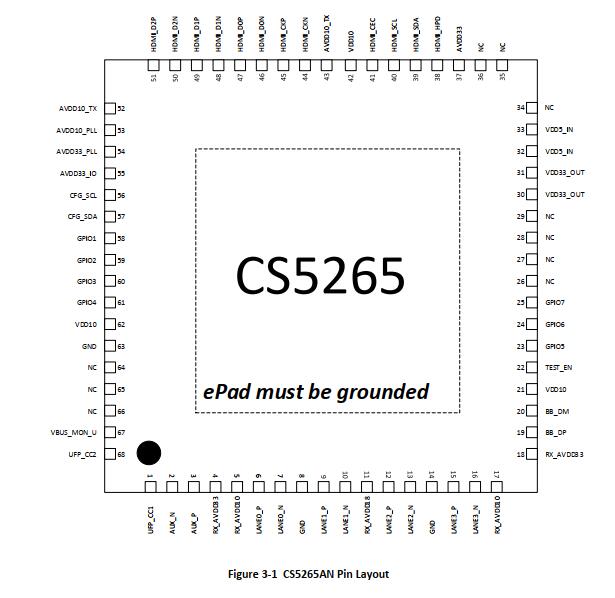

CS5265引脚；

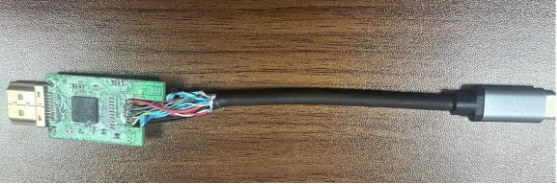

CS5265测试板：
