8路NPN转PNP，5V电平转24V电平，信号转换模块 YL1

概述：

YL108产品实现各种开关量信号的隔离转换和采集，最多支持8路开关量信号。YL108系列产品可应用在工业自动化控制系统，开关量DI信号测量、监测和控制，以及工业现场信号隔离及长线传输等等。

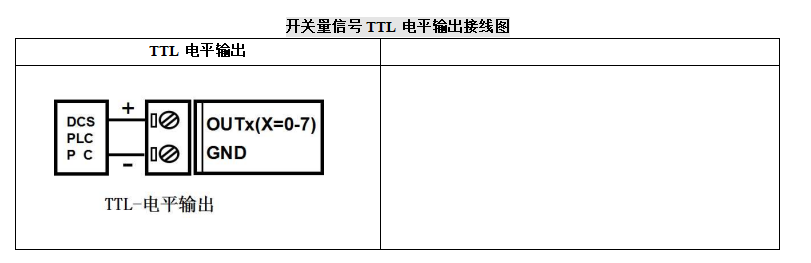

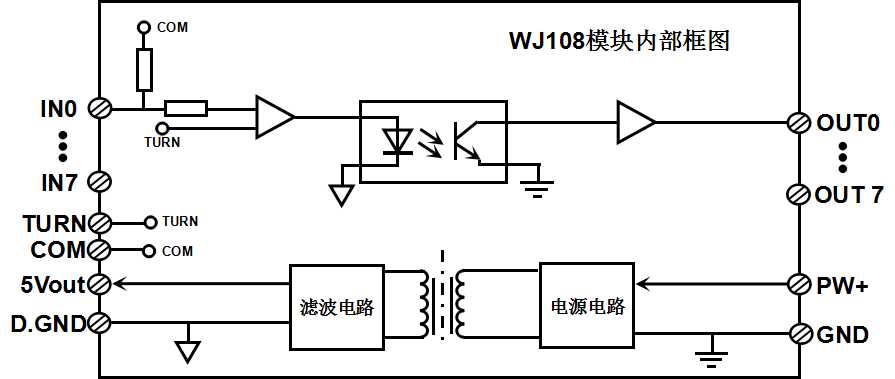

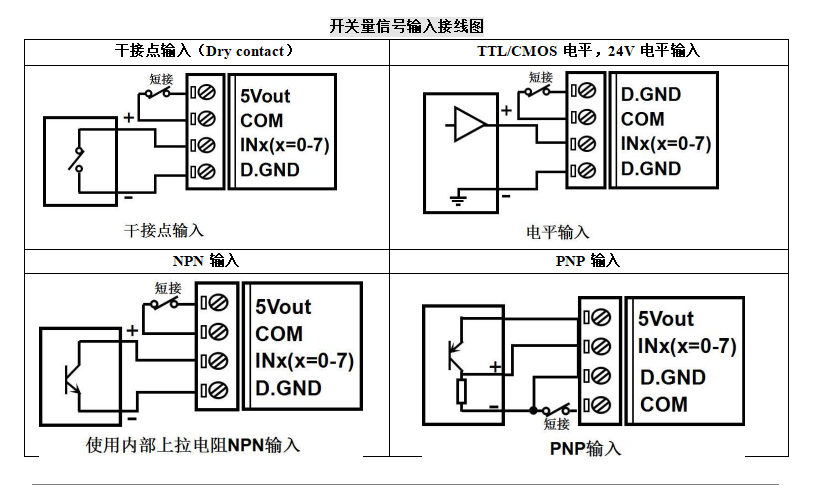

产品包括电源隔离，8个通道信号高速隔离。模块可以向输入端提供一个5V的电源，最大电流100mA，可以用于给光电传感器供电。模块还有输入输出电平翻转功能，可以根据需要控制输出信号取反。产品支持多种参数直接的互相转换，如0-5V，0-24V，NPN，PNP等参数的隔离和转换。产品具体输出参数需要通过选型确定。产品接线请参考接线图。

YL108系列产品按工业标准设计、制造，信号输入/输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

特点：

●8路NPN信号转PNP信号高速转换

●8路0-5V电平转0-24V电平

● 8路TTL电平转0-24V电平

●8路NPN信号转TTL电平

● 8路0-24V电平转0-5V电平

●支持输入信号和输出信号电平翻转。

●电平转换速度可达1MHz

●信号输入/输出之间隔离耐压3000VDC

●宽电源供电范围：8 ~32VDC

●标准DIN35导轨安装，方便集中布线

典型应用：

●不同设备之间的电平转换

●编码器信号连接到PLC

●智能楼宇控制、安防工程等应用系统

●工业自动化控制系统DI隔离器

●工业现场信号隔离及长线传输

●设备运行监测

●传感器信号的测量

●电机转速监测系统

●地线干扰抑制

●光电开关等开关量信号采集

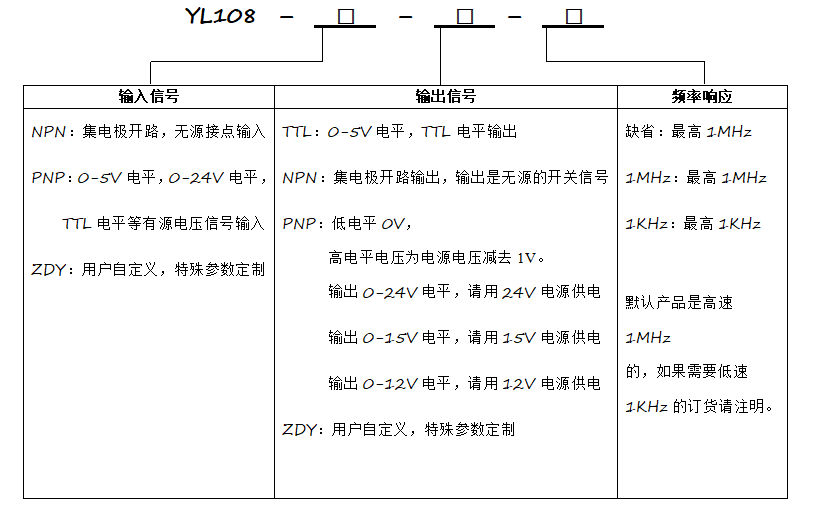

选型：

选型举例：

1, NPN输入，PNP输出，频率响应1MHz，型号YL108-NPN-PNP

2, 0-5V电平输入，0-24V电平输出，频率响应1MHz，型号YL108- PNP–PNP，供电电源请用24V。

3, 0-5V电平输入，0-12V电平输出，频率响应1MHz，型号YL108- PNP–PNP，供电电源请用12V。

4, NPN输入，PNP输出，频率响应1KHz，型号YL108-NPN-PNP-1KHz

5, 0-5V电平输入，0-24V电平输出，频率响应1KHz，型号YL108- PNP–PNP-1KHz，供电电源请用24V。

6, 0-5V电平输入，0-12V电平输出，频率响应1KHz，型号YL108- PNP–PNP-1KHz，供电电源请用12V。

7, NPN输入，TTL输出，频率响应1MHz，型号YL108-NPN-TTL

8, 0-24V输入，TTL输出，频率响应1MHz，型号YL108-PNP- TTL

YL108通用参数：

(typical @ +25℃，Vs为24VDC)

输入类型： PNP /TTL/0-5V/0-24V输入：低电平：输入< 1V

高电平：输入3.5 ~ 30V

输入电阻： 10KΩ

NPN/集电极开路输入：上拉电压：5V

上拉电阻：10KΩ

输出类型： PNP / 0-24V输出： 输出电流：最大30mA，输出请不要过载，否则烧坏模块。

输出电压：0V ~电源电压减去1V

TTL/0-5V输出： 输出电流：最大10mA，输出请不要过载，否则烧坏模块。

输出电压：0V ~ 5V

NPN/集电极开路输出:外部上拉电压0~30V，上拉电阻可选3K~10K欧姆，最大负载电流30mA。

工作电源：+8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

频率响应： 默认产品1MHz，降低成本也可以选1KHz的产品。

功率消耗： 小于2W

工作温度：- 45 ~ +80℃

工作湿度：10 ~ 90% (无凝露)

存储温度：- 45 ~ +80℃

存储湿度：10 ~ 95% (无凝露)

隔离耐压： 3000VDC隔离

外形尺寸：120 mm x 70 mm x 43mm

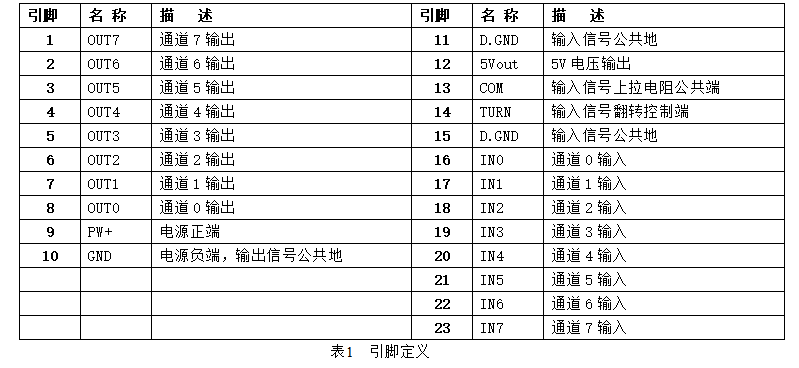

引脚定义：

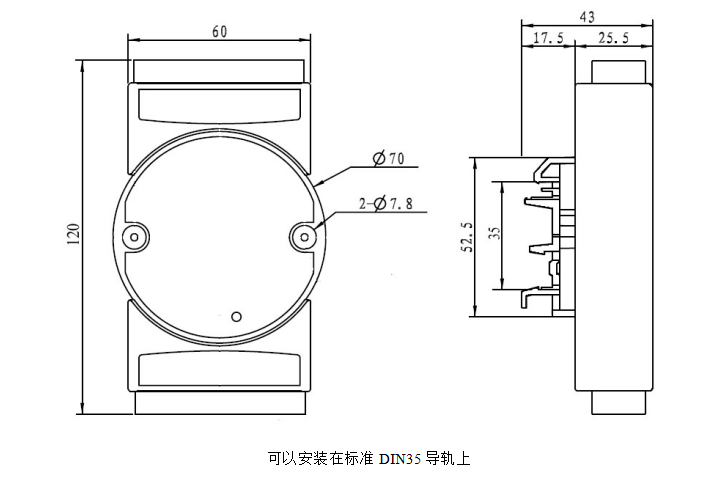

外形尺寸：(单位：mm)
