国芯思辰｜中科阿尔法霍尔电流传感器AH910可用于

随着生活节奏的提高，高铁站、地铁站、写字楼新增了越来越多的智能售卖柜，国芯思辰接触的某工程师在开发一款智能售卖柜，当前使用的电流传感器不带反馈功能，想找带反馈功能的电流传感器，来检测售卖柜是否正常工作。

我们提到中科阿尔法的霍尔电流传感器AH910。AH910是高性能单端输出的线性电流传感器，可以更为有效的为交流（AC）或者直流（DC）电流检测方案，广泛应用于工业，消费类及通信类设备，AH910测量范围宽，有10A/20A/30A/40A可选，可以满足不同的应用需求。

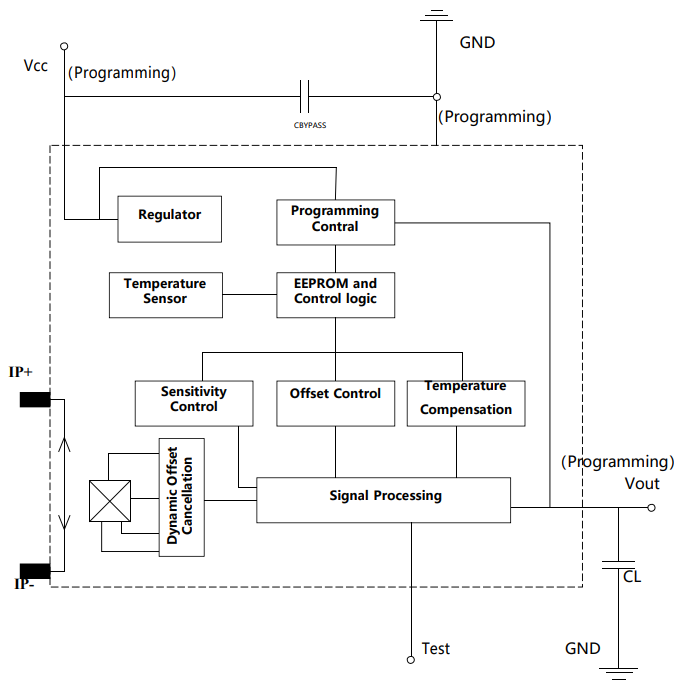

AH910的功能框图

霍尔电流传感器AH910应用于智能售卖柜的优势：

1、静态共模输出点为2.5V固定电压或50%VCC；

2、高带宽65kHz，低噪声模拟信号通路，单端模拟输出；

3、导线引脚到信号引脚有1200V的安全隔离电压；

4、输出响应时间4μs（典型值）；

5、工作范围内稳定度1.6%@25℃～125℃，2.5%@-40℃～25℃，温度稳定性好；

6、电源电压5V条件下，OUT可以在0.2~4.8V之间随磁场线性变化，线性度可达0.4%；

7、抗干扰能力强，抗机械应力强，磁参数不受外界压力而偏移；

8、ESD (HBM) 5kV，提供SOP8封装，工作温度范围-40~125℃，符合 RoHS 标准。

AH910内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流回路导线，当采样电流流经主电流回路时，其产生的磁场在霍尔电路上感应出相应的电信号，经过信号处理电路输出电压信号，使得产品输出严格地与被测电流值成比例。

线性霍尔电路采用先进的BCDMOS制程生产，其中包含了高灵敏度霍尔传感器、霍尔信号预放大器、高精度霍尔温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。

点击输入图片描述（最多30字）

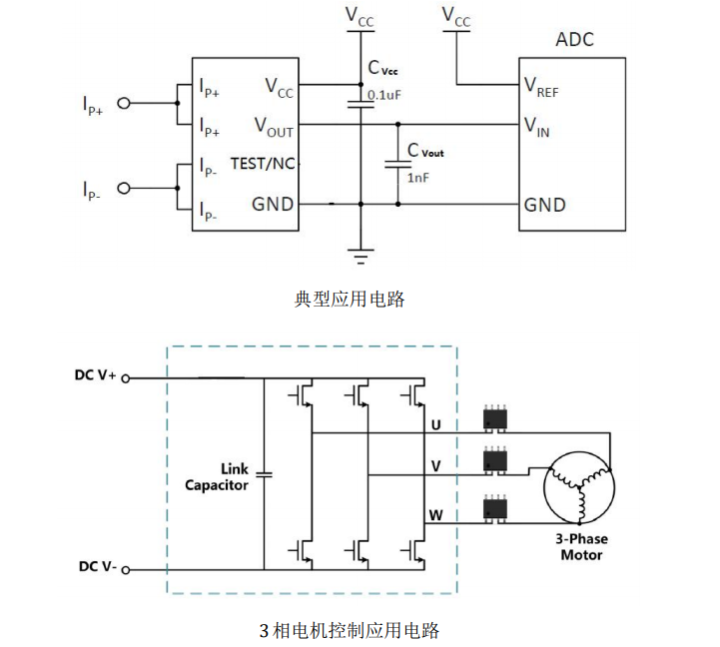

AH910的典型应用电路

通过上图可发现，AH910用于电流检测的信号输出端OUT可以直接连接ADC/MCU控制器，实现反馈功能，可检测智能售卖柜是否正常工作，达到设计要求。
