8通道16位SAR模数转换器GAD7689(替代AD7689)用于工业

工业领域的设备中需要采集和传输各种各样的信号，因此在电子设计时，我们总能看到ADC、DAC、运放这些电子元器件，其中模拟信号与数字信号转换的采集通道以及采样速率都是非常重要的参数，被工程师们纳入考量。

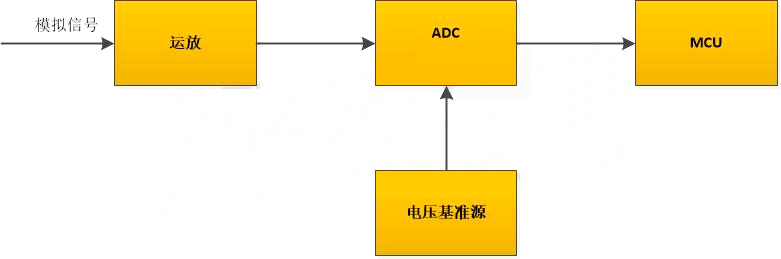

某工程师在工业CPU主板中选用地芯科技的8通道16位SAR模数转换器（ADC）GAD7689，并成功应用到设计中，如下图即为该ADC的应用框图：

GAD7689是8通道16位电荷再分配逐次逼近型寄存器(SAR)型模数转换器（ADC），采用单电源供电。GAD7689拥有多通道低功耗数据采集系统所需 的所有组成部分，包括：无失码的真16位SAR ADC；用于将输入配置为单端输入、差分输入、单极性或双极输入的8通道低串扰多路复用器；内部低温漂带隙基准源(可选2.5V或4.096V)及缓冲器；温度传感器；可选择的单极点滤波器；以及当多通道依次连续采样时非常有用的序列器。

GAD7689使用简单的SPI兼容接口实现配置寄存器的写入何转换结果的读取，数字接口使用单独的供电电源（VIO），被设定为逻辑电平。功耗与采样率成正比。GAD7689工作温度范围为−40℃至+85℃。

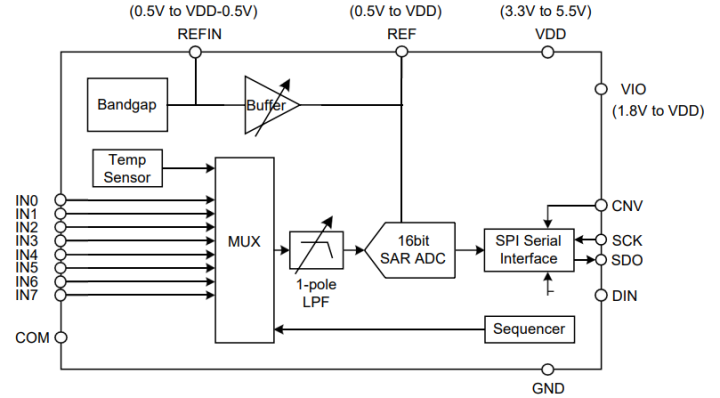

地芯科技GAD7689功能框图

地芯科技的模数转换器GAD7689具有以下应用优势：

1、采用小型的QFN20封装，节省PCB的设计面积；

2、具有16位分辨率，可令数据更准确无失码；

3、集成8通道多路复用器，并且具有250kSps采样率，采样速度更快，数据传输更具效率；

4、集成片内高精度电压基准、温度传感器，用户设计时可选择性更广，功能更齐全；

5、功耗参数为13.0mW@5V，待机电流50nA，可让设备功耗更低，续航更久；

6、可完美替代亚德诺（ADI）的AD7689。

综上所述，在工业CPU主板设计中，考虑到项目需要ADC的采集通道以及采样速率要求，采用地芯科技的GAD7689是一个较为理想的设计与选择。
