国芯思辰｜芯炽单通道8位模数转换器SC3823(兼容

前段时间国芯思辰对接了一个实验室温度采集器项目，该项目是通过多路热电偶采集温度，通过运算放大器将信号放大，再由ADC采集处理后送到MCU，经过MCU处理后由显示屏显示当前温度，项目原理框图如下：

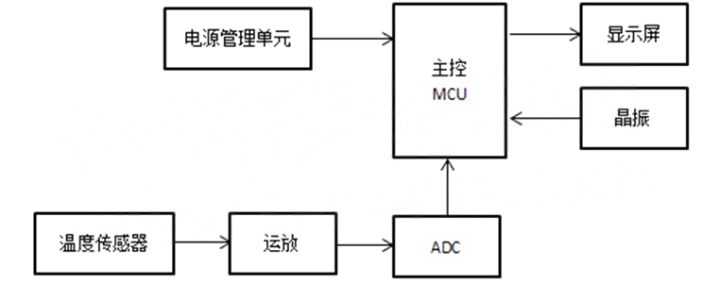

温度采集器原理框图

项目中的ADC模数转换器用到国产的芯炽SC3823，该芯片为高速、单通道、微处理器兼容型、8位模数转换器（ADC），最大吞吐量为2MSPS。三款器件都内置一个2.5V（2%容差）片内基准电压源、一个采样保持放大器、一个8位半快速型（half-flash）ADC和一个高速并行接口，可采用3V±10%和5V±10%单电源供电。

SC3823将转换启动与关断功能结合在一个引脚上，即CONVST引脚，这样便可实现在一次转换结束时自动关断的独特省电模式。当转换结束，即EOC（转换结束）信号变为高电平后，会对CONVST引脚上的逻辑电平进行采样。如果它在该点为逻辑低电平，则ADC关断。SC3823还具有单独的关断引脚。

具体应用优势如下：

1、精度高：8位分辨率、转换速率2MSps。

2、功耗低：转换结束时自动关断，降低功耗，延长使用时间。

3、外设电路简单：芯片集成度高，简化ADC电路设计。

4、体积小：SC3823采用20引脚超薄紧缩小型封装（TSSOP）。

5、工作环境温度范围宽：-55℃~135℃，符合实验室的环境温度要求。

6、可兼容亚德诺半导体(ADI)的AD7822。

市面上温度采集器的功耗一般小于0.5W，根据工作环境场强的不同会稍有偏差，而实验室温度采集器对于功耗的要求只高不低，由此可见，低功耗、高采样速率及宽温度范围的芯炽SC3823非常适用于实验室温度采集器。
