CS5213 HDMI转VGA(带音频）转换器转换ic

CS5213 HDMI 到VGA的显示协议转换器，帶音屏, 用于主板或者dongle的

显示输出，创新点：

1. VGA的输出幅度自动校准算法，可以兼容各种阻抗，输出固定幅

度。

2. HDMI的自适应均衡算法，可以适应各种不同衰减的cable。

3. 单电源设计可以节省BOM成本

4. 内含MCU支持DP++，可将显卡HMDI转为VGA输出，在笔记本

轻薄化趋势下有着稳定的市场需求

CS5213特性：

HDMI数字输入

符合HDMI 1.4标准

内置高性能自适应均衡器

支持热插拔检测

VGA输出接口，DAC速度高达~200 MHz像素速率，8位

视频分辨率支持高达1920x1200@60以及1920X1080@60Hz

内置振荡器，无需外部晶体

嵌入式MCU

符合HDCP 1.4规范的片上HDCP引擎（可选）

集成片上HDCP 1.4键（可选）

嵌入式EDID（如果终端设备没有，CS5213将响应EDID）

使用内部预装ROM支持EEPROM自由模式

支持自动节电模式

支持VGA连接检测

内部上电复位（POR）

双通道16位分辨率sigma-delta DAC

支持音频采样频率（Fs）：高达48KHz

I2C从接口和HDMI DDC接口可用于调试和固件更新。

QFN32 4x4包装

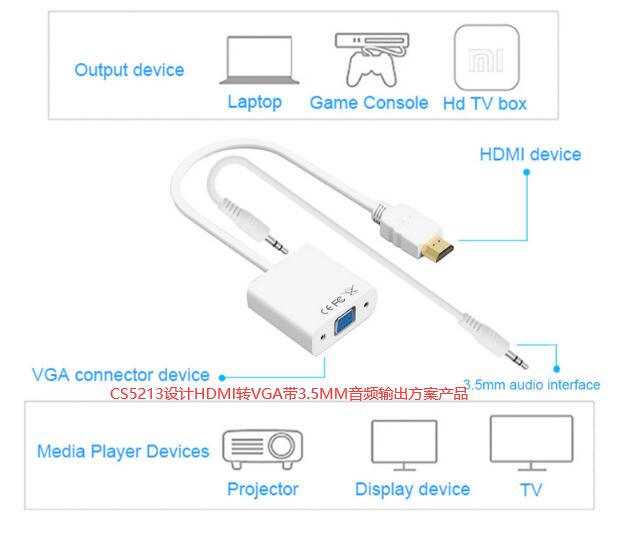

CS5213Dome板：
