CS5212替代瑞昱RTD2166_DP转VGA方案|低成本替代RTD21

RTD2166是一款DisplayPort端口到VGA转换器，它结合了DisplayPort输入接口和模拟RGB DAC输出接口。嵌入式单片机基于工业标准8051核心。
RTD2166适用于多个细分市场和显示器应用程序，如笔记本电脑、主板、台式机、适配器、DP转换器和DP转接器。
RTD2166特性

1.DP：数字输入特性支持2通道数字输入，速度为RBR（1.62-Gbps）/HBR（2.7-Gbps）符合VESA DisplayPort v1.1内置高性能自适应均衡器支持1兆赫辅助通道支持HPD

2.VGA：输出接口特性三重8位DAC（数模转换器）,时钟高达210 MHz,支持高达1920x1200x60,1920x1440x60（缩减消隐）,2048x152x60（缩减消隐）和2048x1536x60（缩减消隐）嵌入式V-sync/H-sync 5V缓冲器用于VGA连接器引脚的HBM 4-KVVESA VSIS v1r2兼容.

3.嵌入式微控制器工业标准8051芯支持I2C主从，支持400kHz。

4.电力与技术单台3.3V电源V-sync/H-sync 5V缓冲器的5V选项超低待机功率<100uWHBM 8-KV，适用于所有引脚

RTD2166是一款DisplayPort端口到VGA转换器，成本较高，Capstone于2019年推出CS5212，直接Pin to pin兼容替代RTD2166,可用原RTD2166小板框，还可省按20颗外围小料，成本更优化，目前已被大量知名客户采用。

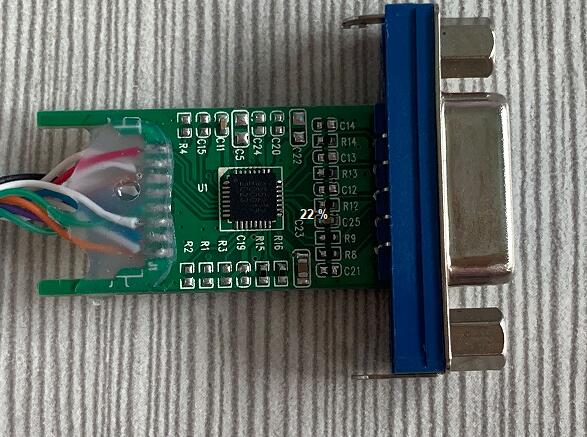

使用CS5212直接Pin to pin贴在RTD2166小板上，可省多达16颗外围元器件NC不用贴。如下图：

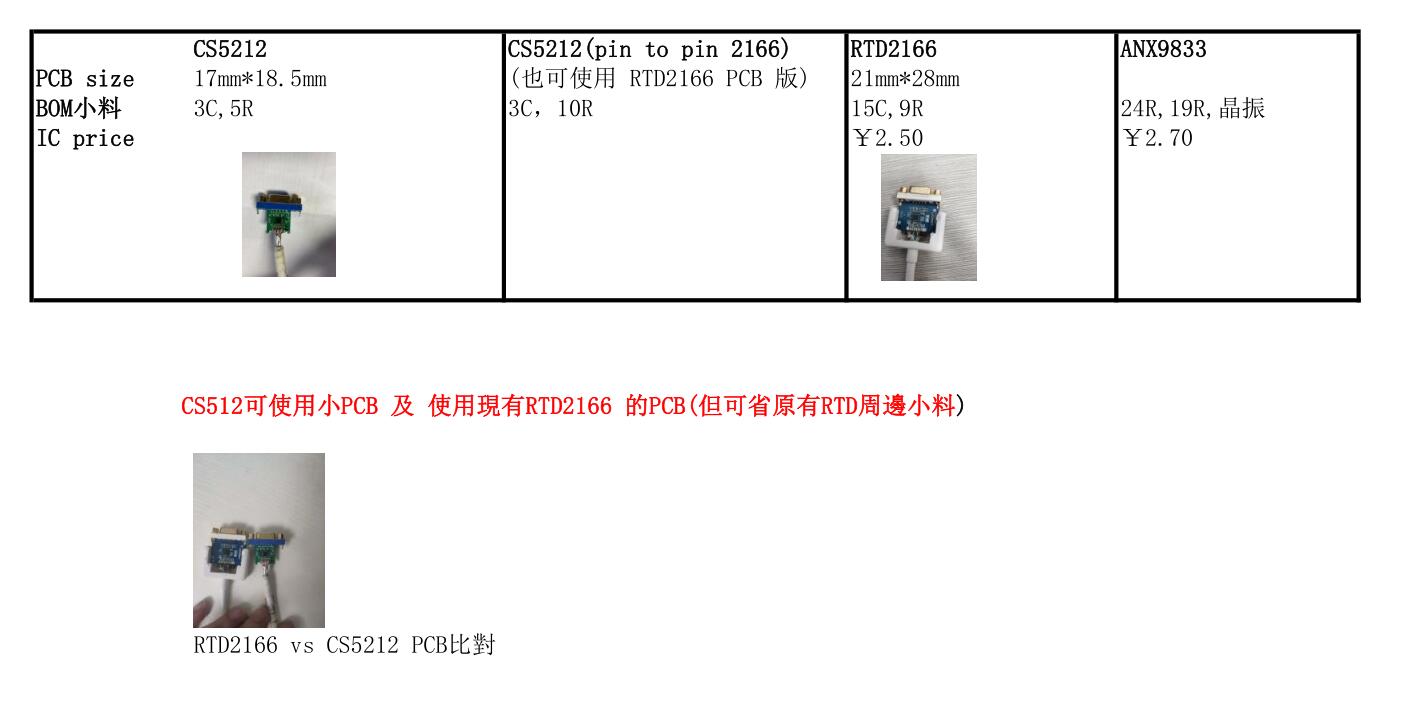

RTD2166与CS5212AN比较表

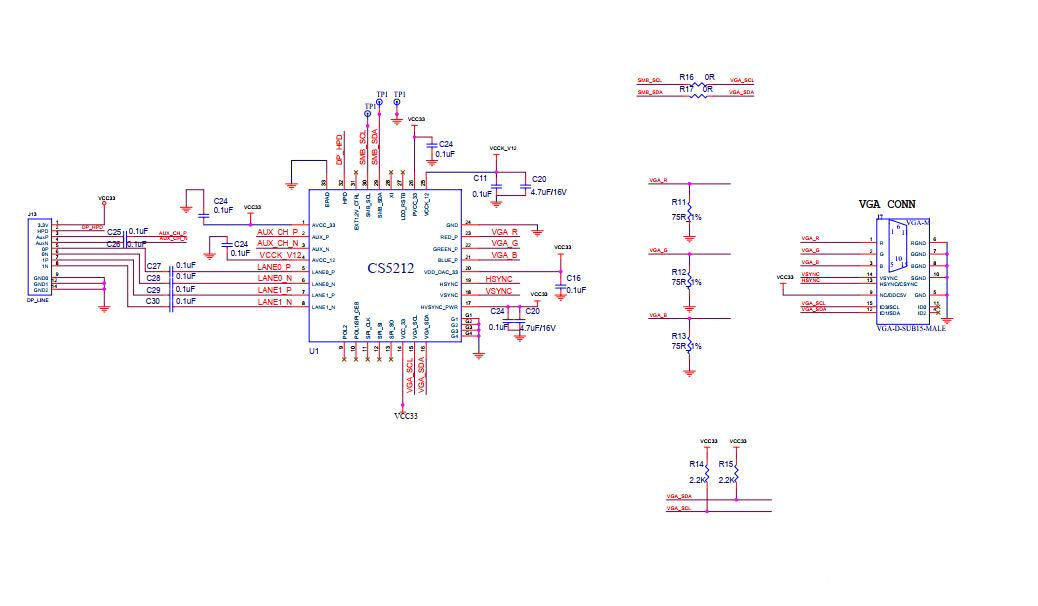

CS5212设计DP转VGA信号转换器方案电路设计原理图如下：

CS5212 可以PIN TO PIN 替代RTD2166电路原理图更改方式：
