自恢复保险丝工作原理

自恢复保险丝重要参数：

V max：元件在额定电流下承受的最大电压。

I max：元件在额定电压下承受的最大电流。

I hold：在25静止空气环境中，产品不动作的最大电流。

I trip ：在25静止空气环境中，最小动作电流。

Pdtyp ：在25静止空气环境中，产品动作状态下消耗的功率。

Ri min/max=25温度下的初始电阻（焊接前）。

R1 max =25温度下，焊接一小时的最大电阻值。

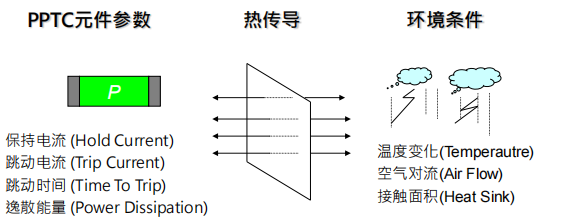

PPTC电气特性与热传导效应

PPTC元件对温度相当敏感，故又称热敏电阻，不同种类的PPTC具有不同之电气特性，亦即其工作参数如保持电流丶跳动电流丶逸散能量丶跳动时间丶回流焊阻值等，这些参数是由元件本身材料丶结构丶制程条件与环境达到热传导之平衡状态而决定，因此量测参数值时必须注明环境条件。

热递减效应 Thermal Derating

当PPTC元件周围温度起变化时，其电气特性也随之改变，若温度升高因元件与周围温度差异变小，使热传导变慢，造成逸散能量(Pd)减少，跳动时间降低(亦即跳动速度变快)，又因只须较少电能即可使元件达跳动状态(tripping )，跳动电流(It)因此变低，保持电流(Ih)也同时降低，如图所示，横座标为元件环境温度之变化，纵座标为保持/跳动电流之对应值(通常在23°C时以100%表示)，所以必须要知道使用环境温度，才能选择适当的(PTC)元件种类。

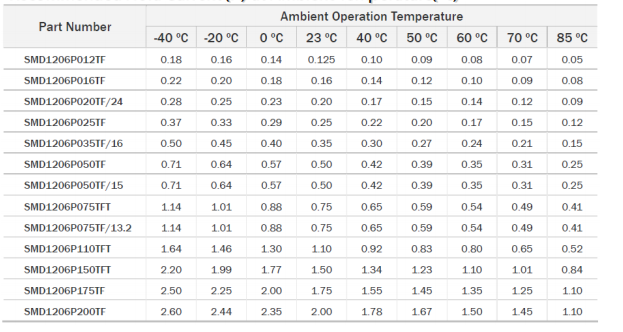

Thermal Derating Data

如何选择一个适用的PTC元件

………………………………………………………………………………………………………………………

■ 确认回路中的操作参数 :

● 正常工作电流 (I hold)

● 最大负荷电压(V max)

● 最大承受电流(I max)

● 平时操作温度(min℃/max℃)

■ 基于使用的方式以及尺寸的考虑选择适合的应用 :

● 表面黏着式产品(SMD Series)

● 轴向式(薄片型)产品(ALD Series)

● 插件式产品(RLD Series)

● 其它客制产品(Disc/Chip)

■ 比对PTC元件的V max和I max并确认不会低于应用产品所可能承

受之电流与电压

■ 确认PTC元件的弹跳速度(time-to-trip)能够达到所需之电流防护

■ 确认应用产品的操作温度在PTC元件的正常工作温度以内

■ 实测

产品性能参数检测

■ 检验项目

● 电气特性测试

□ 起始阻值(Ri)

□ 跳动回复阻值(R1max)

□ 保持电流(Ihold)

□ 跳动电流(Itrip)

□ 跳动时间(Time-to-Trip)

● 可靠度测试

□ 跳动保持力(Trip Endurance)

□ 跳动周期(Cycle Life)

电气特性测试(1)

■ 起始阻值(Ri)

● 设备：微欧姆计及4线式探针测试治具

● 条件：室温下测试

● 方法：将探针测试治具碰触於PTC元件两端量测阻值

■ 跳动回复阻值(R1max)

● 设备：回流焊炉、微欧姆计及4线式探针测试夹具

● 条件：室温下测试

● 方法：将产品回流焊焊接於测试板后，静置室温一小时后使用测试

夹具夹於测试板两端电极量测阻值

电气特性测试(2)

■ 保持电流(Ihold)

● 设备：电源供应器

● 条件：最大电压(Vmax)，室温下测试

● 方法：将保持电流通过PTC元件两端，确认PTC元件在此电流之下

不会跳动

■ 跳动电流(Itrip)

● 设备：电源供应器

● 条件：最大电压(Vmax)，室温下测试

● 方法：将跳动电流通过PTC元件两端，确认PTC元件在此电流之下

会跳动

电气特性测试(3)

■ 跳动时间(Time-to-Trip)

● 设备：电源供应器及示波器

● 条件：最大电压(Vmax)，室温下测试

● 方法：将跳动电流通过PTC元件两端，以示波器量测跳动时间。

Note. 跳动时间= 最大电压上升至80%时间- 跳动时间电流开始时间

可靠度测试

■ 跳动保持力(Trip Endurance)

● 设备：电源供应器，跳动保持力设备

● 条件：最大电压(Vmax)1.2倍及最大电流(Imax)，测试48小时，室温下测试

● 方法：将产品固定于电阻跳动保持力设备上测试，确认测试期间

产品无短路、烧毁

■ 跳动周期(Cycle Life)

● 设备：电源供应器，跳动周期设备

● 条件：最大电压(Vmax)及最大电流(Imax)，On 10秒，Off 60秒测试200cycle，室温下测试

● 方法：将产品固定于跳动周期设备上测试，确认测试期间

产品无短路、烧毁

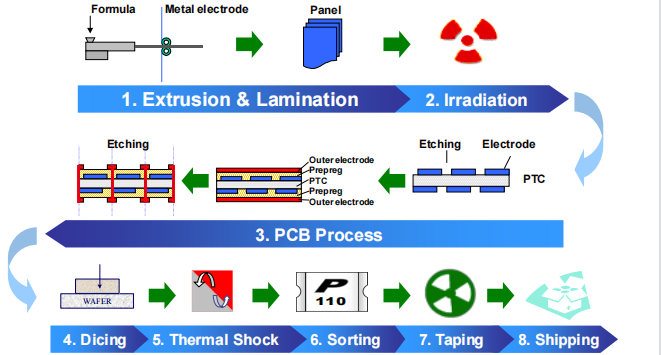

制造流程图

超低阻产品 - SLR Series

超低阻产品 - SLR Series

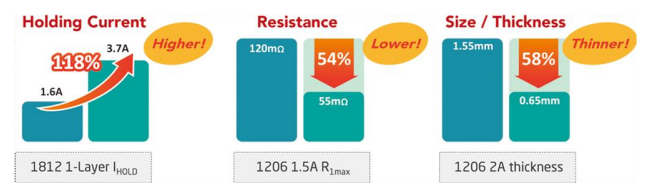

■ 新产品特色

● Holding Current ▲

● Resistance ▼

● Size / Thickness ▼

感谢阅读！
