三脚晶振与两脚晶振的区别在哪？

前言

晶振是一种频率元器件，广泛使用在我们身边的电子产品中，我们常见到的晶振有插件晶振和贴片晶振。 石英晶振中常见的为两脚晶振，很少有三脚晶振的存在。而在陶瓷晶振中三脚晶振则是随处可见。有人会经常问：两脚晶振和四脚晶振在使用电路上有什么区别？那两脚晶振和三脚晶振又有何区别

一、三脚晶振

石英晶振中常见的为两脚与四脚晶振，很少有三脚晶振的存在。而在陶瓷晶振中三脚晶振则是随处可见。三脚的晶振是一种集晶振和电容为一体的复合元件。由于在集成电路振荡端子外围电路中总是以一个晶振（或其它谐振元件）和两个电容组成回路，为便于简化电路及工艺，人们便研制生产了这种复合件。其三个引脚中，中间的一个脚通常是两个电容连接一起的公共端，另外两个引脚即为晶振两端，也是两个电容各自与晶振连接的两端。

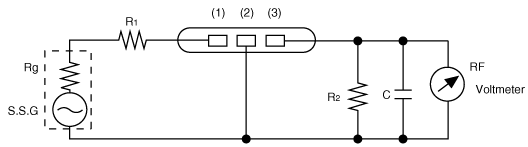

(测试电路) Unless any necessity to measure under a standard condition(Temp:20±2℃.Humi.:65±5%)is occurred.(必要时标准测量条件为温度20± 2℃，相对湿度65± 5%） 三脚晶振测试电路 ① Input(输入) ② Ground(接地) ③ Output(输出) R1=280Ω±5% R2=330Ω±5% Rg=50Ω C=10pF

二 、两脚与四脚晶振

对于无源晶振来说，不论是两脚还是四脚的，都始终有两个功能脚，在最早的时候无源基本上都是两脚的，后来人们发现做成四个脚多两个接地脚，可以有效地减少干扰，使晶振工作更稳定、更可靠。于是现在大部分的无源贴片晶振多是四脚的。

另就是有源晶振，有源晶可振省去外部元器件可以自身起振，是因为晶振本身结构有振荡片的组成，功能脚不止两个。

总结

以上就是今天要讲的内容，本文仅仅简单介绍了些皮毛，感谢您的关注。
