嵌套堆叠区域对电气和机械设计性能精确控制

在PCB设计领域， 术语堆叠是指构成电路板的不同材料层的排列.这些层包括导电层和绝缘层以及其他组件，例如通孔和平面。堆叠是设计电路板时的一个重要考虑因素，因为它决定了电路板的电气和机械性能.

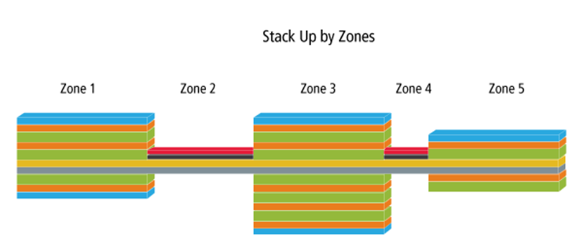

区域是PCB的特定区域，其中放置了特定的材料层，并且需要特定的电气或机械性能。通过在电路板布局中定义多个堆叠和创建区域，您可以优化电气性能和可制造性的设计。这在刚柔结合设计中尤其重要，因为设计的不同部分需要不同的层叠。

在 Allegro® PCB 编辑器中，您可以使用横截面编辑器定义多个堆叠，例如STACKUP_1、STACKUP_2等。然后，可以将这些堆叠分配给电路板布局上的特定区域。例如，您可以创建一个区域，在布局中ZONE_1并将STACKUP_2分配给该区域。

嵌套区域

当电路板的某个区域需要特殊的阻焊涂层或特定的电镀要求时，嵌套堆叠区很有用。掩模或电镀材料可以在区域堆叠中指定。使用嵌套堆叠区，您可以针对电路板的不同区域优化堆叠，同时确保设计符合所需的电气和机械规格。

要在现有区域内创建嵌套区域，请首先为满足所需电气和机械属性的封闭区域创建区域。在该区域中，为需要一组不同属性的新区域创建第二个区域。

PCB 编辑器的区域嵌套功能有助于屏蔽内部区域与其封闭区域之间的层差异，但需要蚀刻层匹配。此功能非常重要，因为它使您能够为电路板的特定区域创建具有不同属性的堆叠区域。

重叠限制

一个区域可以嵌套在另一个区域中。但是，PCB编辑器不支持相交或重叠区域。如果新区域与现有区域重叠或相交，则新区域将自动修剪到现有区域的边界。此限制可确保堆叠中没有重叠区域或间隙，这些区域或间隙可能导致电气连接问题或影响电路板的机械完整性。区域的自动修整可确保定义明确和优化的堆叠，满足所需的电气和机械规格。

结论

嵌套区是优化PCB设计的有效方法。通过创建具有不同属性的多个区域并将它们相互嵌套， 您可以实现对其设计的电气和机械性能的精确控制， 从而产生高质量和可靠的 PCB.
