Microchip的模拟工具生态系统第4部分：PCB符号和封

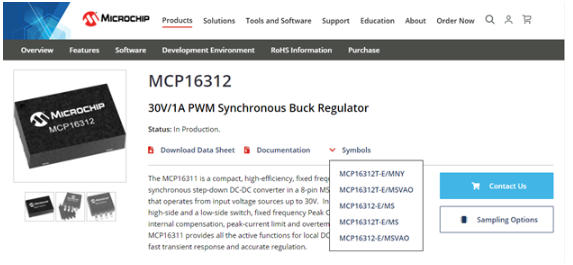

一旦该过程的设计阶段完成，印刷电路板（PCB）设计就开始了。Microchip通过与Ultra Librarian合作，以可导入当今最流行的CAD工具的格式提供Microchip产品的CAD模型，使这一步骤更快，更强大。CAD模型可以在Microchip网站的器件产品页面上找到，如下面的MCP16312示例所示。要下载设备 CAD 模型和符号，请单击产品信息标题中的符号链接以显示零件编号的下拉列表。

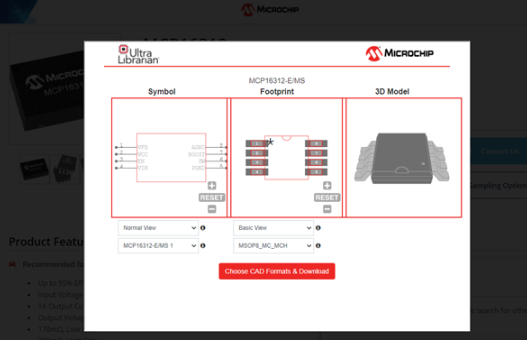

单击特定的部件号（例如MCP16312-E/MS）将显示Ultra Librarian叠加层，如下所示。在此界面中，可以在下载前预览封装、原理图符号和 3D 模型。某些产品提供原理图符号选项，例如数字引脚顺序或功能。对选择感到满意后，单击“选择 CAD 格式和下载”按钮。

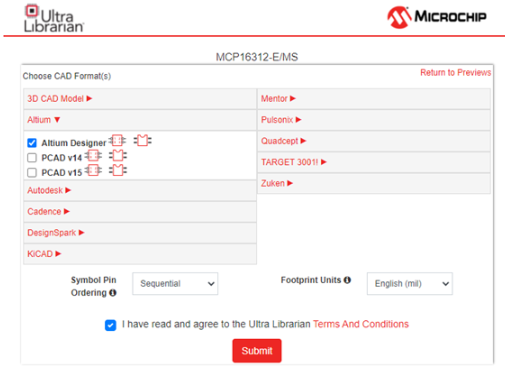

在下面描述的屏幕中，用户可以为模型选择目标CAD工具和版本。接下来，可以选择符号首选项（顺序或功能）和尺寸标注（英制或公制）。最后，可以通过同意条款和条件并按提交按钮来下载模型。

下载的存档包括 STEP 模型以及用于在所选工具中生成封装和原理图符号的脚本。还有一个网络链接，可以通过分步指南帮助那些刚接触该过程的人。运行脚本并创建符号/封装后，用户可能希望根据自己的用途修改这些符号/封装，例如重新排列符号引脚或优化特定制造流程的封装。无论哪种方式， 用户在他们的 PCB 设计上有一个良好的开端.
