PCB工程师解决方案：PADS焊盘丢失、焊盘变形

一站式PCBA智造厂家今天为大家讲讲PCB设计中PADS出GB焊盘丢失、焊盘变形问题怎么办。目前设计高速PCB板使用最多的PCB设计软件是Cadence，其次是PADS软件，最后是最容易上手的Altium Designer(AD)，早些年设计手机的公司都是在用PADS。

当前很多线路板生产厂家对于PADS软件也不熟悉，遇到此类文件都是要求客户提供gerber文件(投板时可以提供PCB文件或gerber生产)。

最近收到两个PADS用户输出gerber文件时出现焊盘丢失的问题，为避免类似问题发生，下面PCB设计公司来分享一下问题发生原来和解决方案。

一、PCB设计软件PADS出GB焊盘丢失问题解决方案

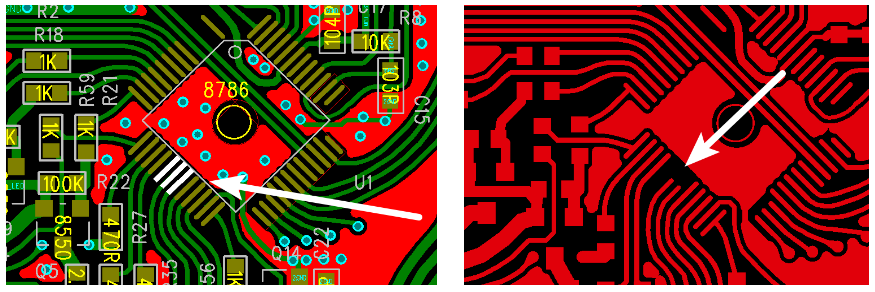

PCB设计软件PADS出GB焊盘丢失原因：PADS斜角焊盘在输出gerber时需要填充，当填充的线过大(比焊盘宽度大)就会出现焊盘丢失。

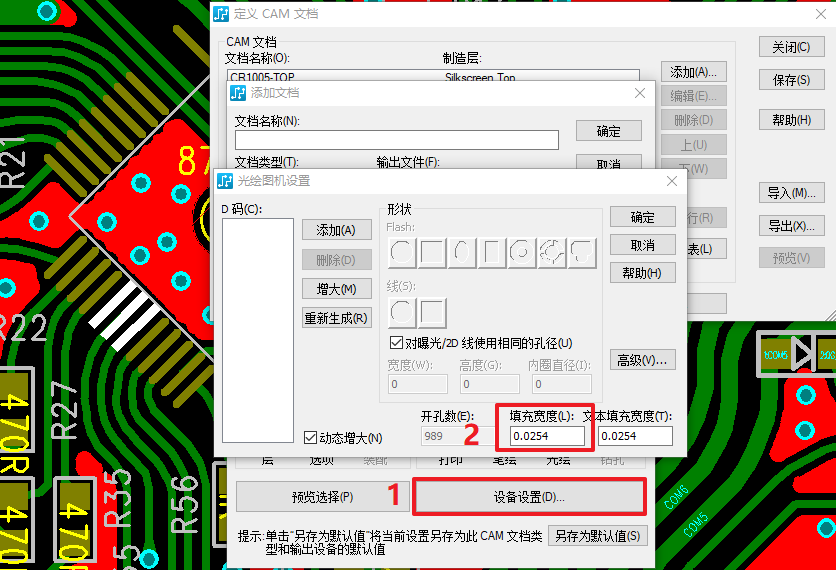

问题解决方法：输出光绘时将“填充线宽”改小。

二、PCB设计软件PADS出GB焊盘变形问题解决方案

PCB设计软件PADS出GB焊盘变形发生原因：输出gerber D码错乱。

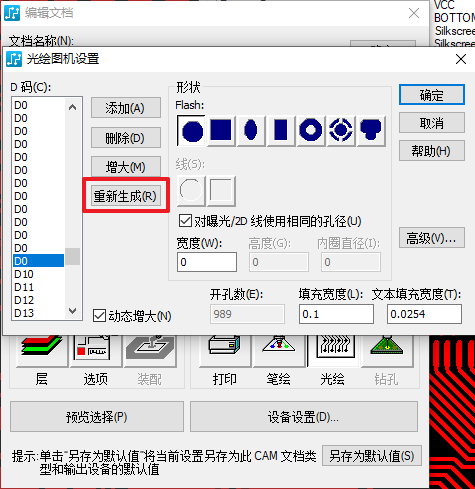

问题解决方法：重新生成D码表。

关于PCB设计中PADS出GB焊盘丢失、焊盘变形问题怎么办的知识点，想要了解更多的，可关注领卓PCBA，如有需要了解更多PCB打样、SMT贴片、PCBA加工的相关技术知识，欢迎留言获取!
