PCB案例分享，分享几个以前画过的pcb，确实能看

原文来自微信公众号：工程师看海

分享几个从本科到研究生期间画过的PCB，可以看到技术在逐渐进步，但是依然有不足的地方，各位且看个热闹。

你上学时画过哪些板子呢？

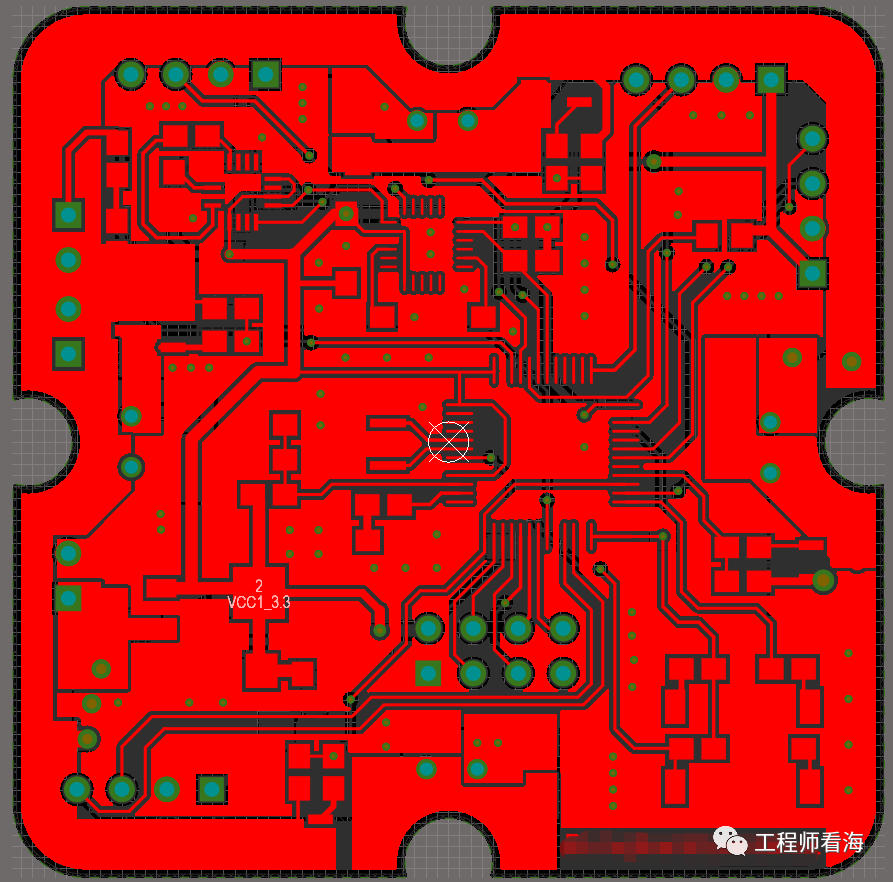

第一个是本科时做的飞控，使用的双层板子，包括电源、陀螺仪和stm32主控，不复杂，对PCB走线要求不高，基本连上就能用，只是电源和MOS那里得格外注意下大电流需求，因此MOS那里走线非常宽。

第二个是遥控器，也是连上就能用，需要用ADC采集摇杆的电压，对于模拟部分要远离数字干扰，只有没有大段的宽边沿耦合或宽边耦合，基本问题不大。右边是用AD自带的画3D封装功能手画的摇杆3D模型。

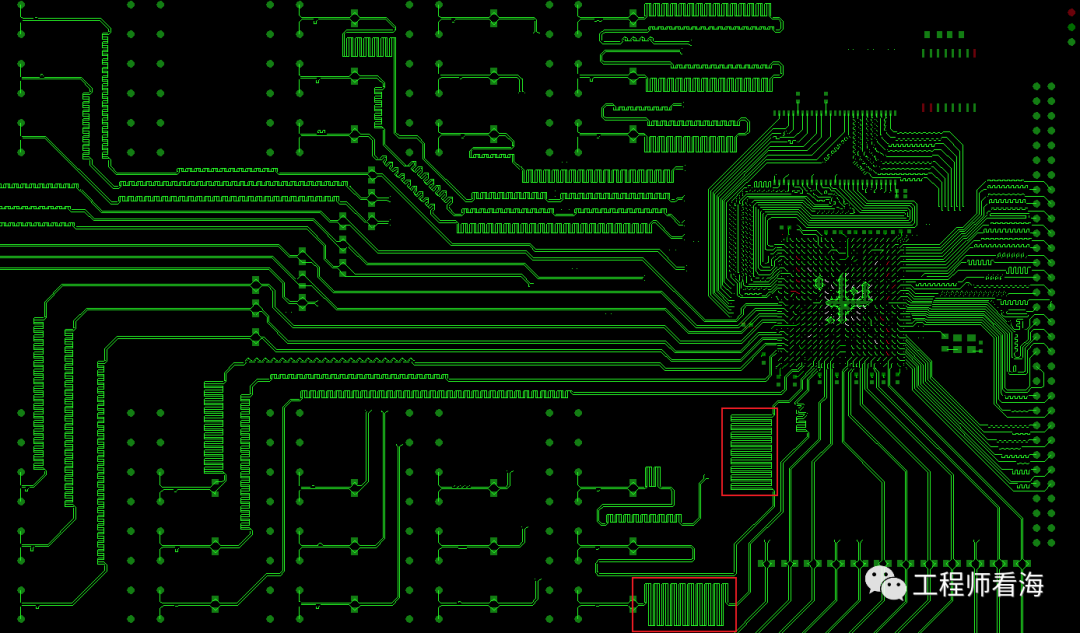

接下来是硕士时画的板子，控制器通道数量多、对同步性有要求，就走了很多蛇形等长线，但是那时候对信号完整性理解不深刻，很多线是不需要等长的，而且图中红色框框属于糟糕的蛇形走线方式。

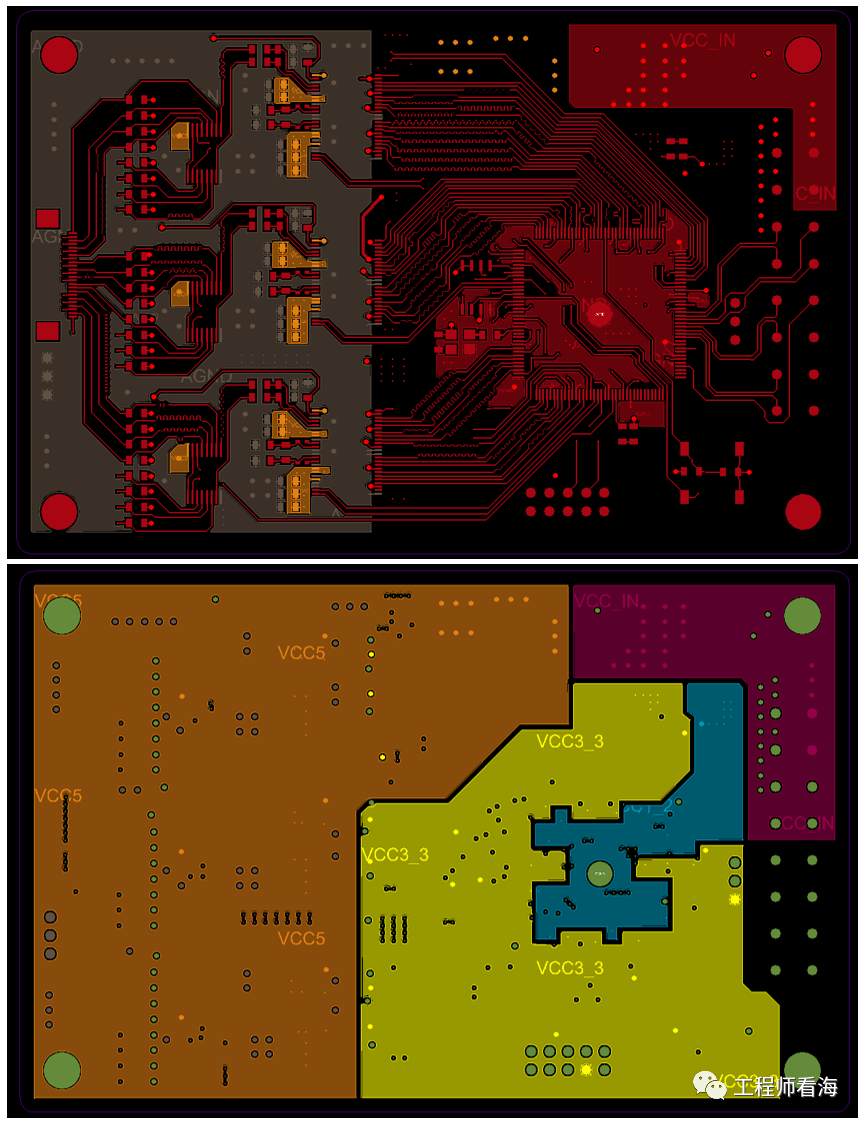

接下来开始体现对走线的思考了，开始对模拟和数字进行隔离，也开始尝试对优化电源完整性，这几个电源分割的还是有点意思。

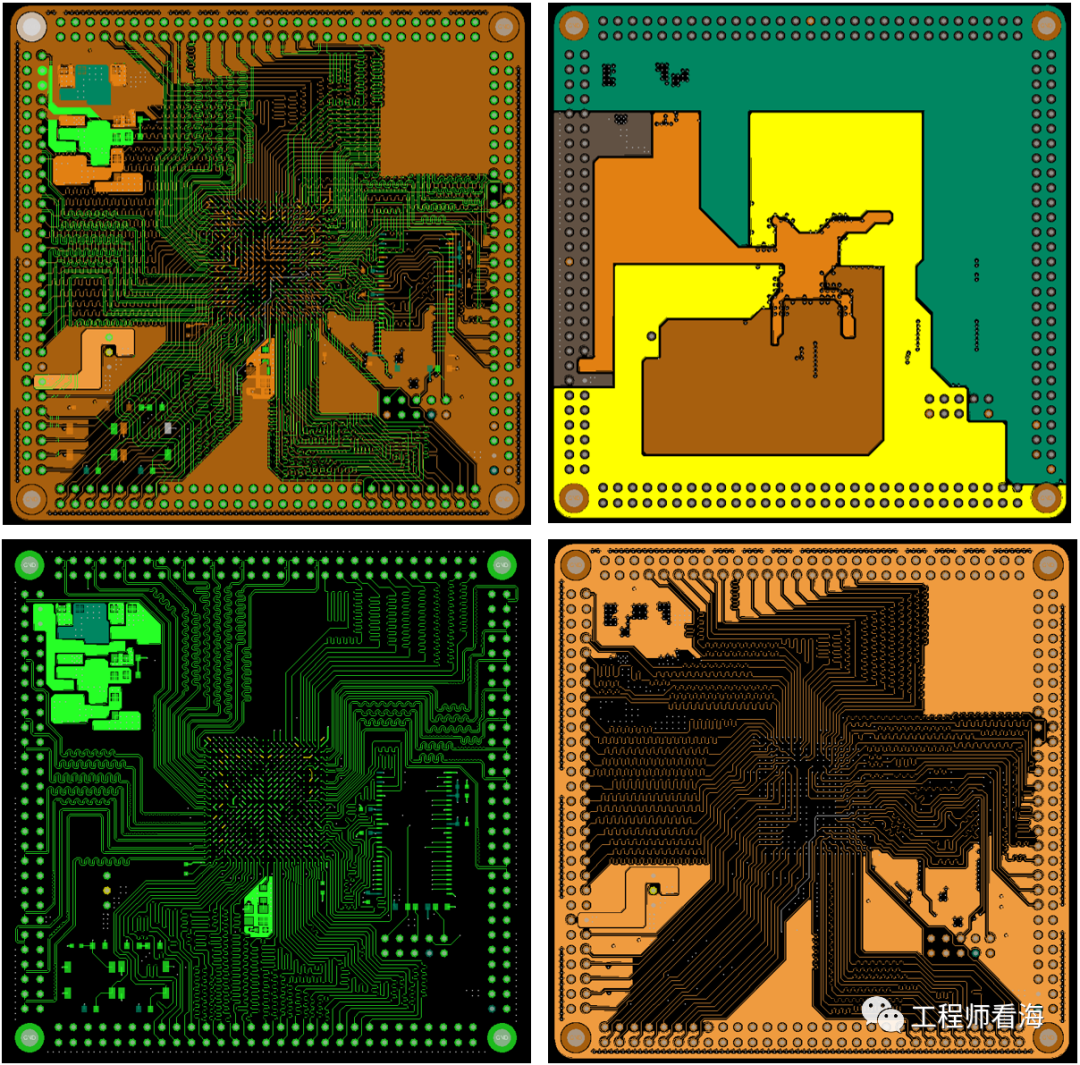

接下来是个核心板，回流不好，地孔太少了，但是做一些简单的接口没什么问题，那时候还不会SI/PI仿真。

对于PCB layout拉线呀，不能停留于网上说的这么拉线好，那么拉线不好，最好要会点仿真，通过波形或S参数等信息，深刻了解不同走线到的会有什么差异，有条件的可以尝试对这些走线进行测试，达到仿真-实测的闭环设计流程，这样进步才明显。

今天分享先到这里，你上学时画过哪些板子呢？
