2步搞定拼版!AD通用拼版技巧分享!

时间:2023-03-29 10:38

人气:

作者:admin

标签: 华秋  PCB设计  AD  PCB  原理图

导读:拼版过程中,由于AD版本繁多,转换过程会造成不同程度的丝印错位、丝印字体格式错误。有没有什么办法能快速拼版并且自动检查错误的呢?...

你是不是也看过很多拼版教程,一整篇文章全部都是文字说明和各种图示,照着一步步去做,都需要一些时间才能勉强搞定。

之前我用过AD20的自带拼版工具,功能上比较简单,而且菜单没有全部汉化,对于新手来说,需要学习一段时间才能上手。

我也试过其他的一些有一键拼板功能的软件,但基本都不支持Gerber文件的导入,导入AD设计的PCB文件也只能使用ACSII格式。由于AD版本繁多,转换过程会造成不同程度的丝印错位、丝印字体格式错误。

在使用过很多工具之后,发现一款非常好用的推荐给大家,最快仅需2步就能快捷实现一键拼版!

拼版演示:仅需2步搞定拼版

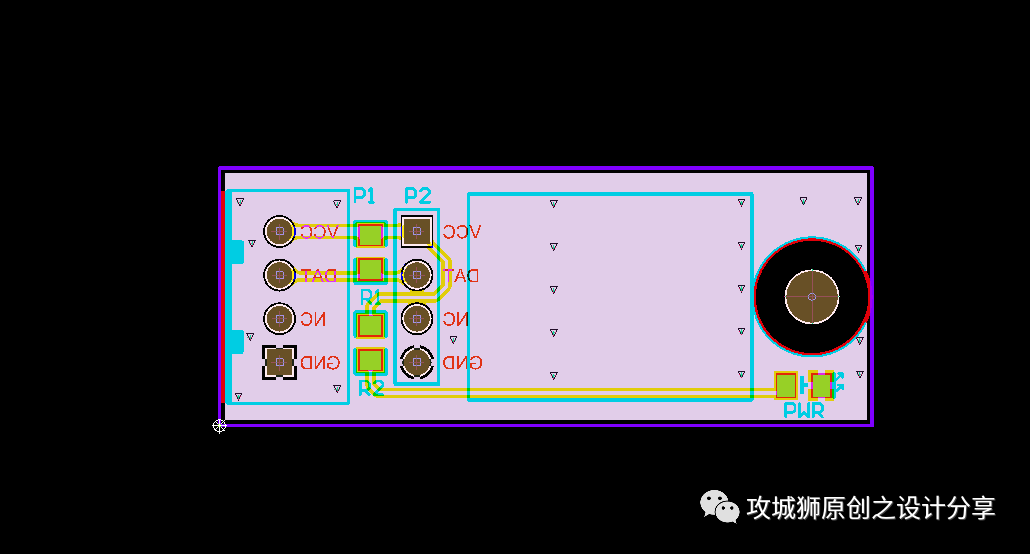

下面咱们就通过一个小PCB的实例,来具体看一下这款软件是如何完成拼版的。

第一步:导入文件

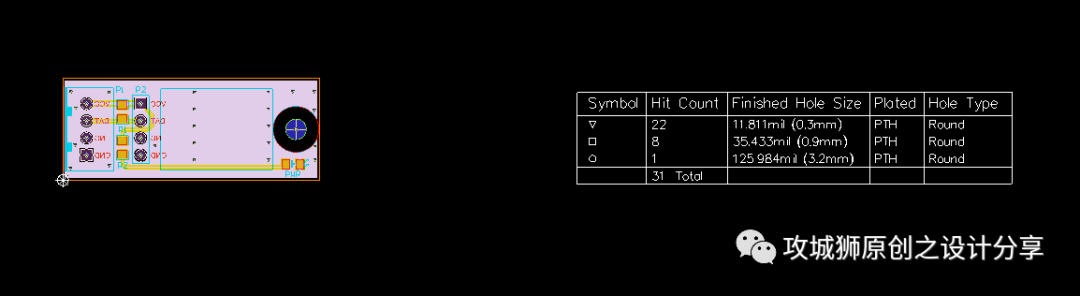

直接导入PCB文件(这里还会自动生成PCB参数表):

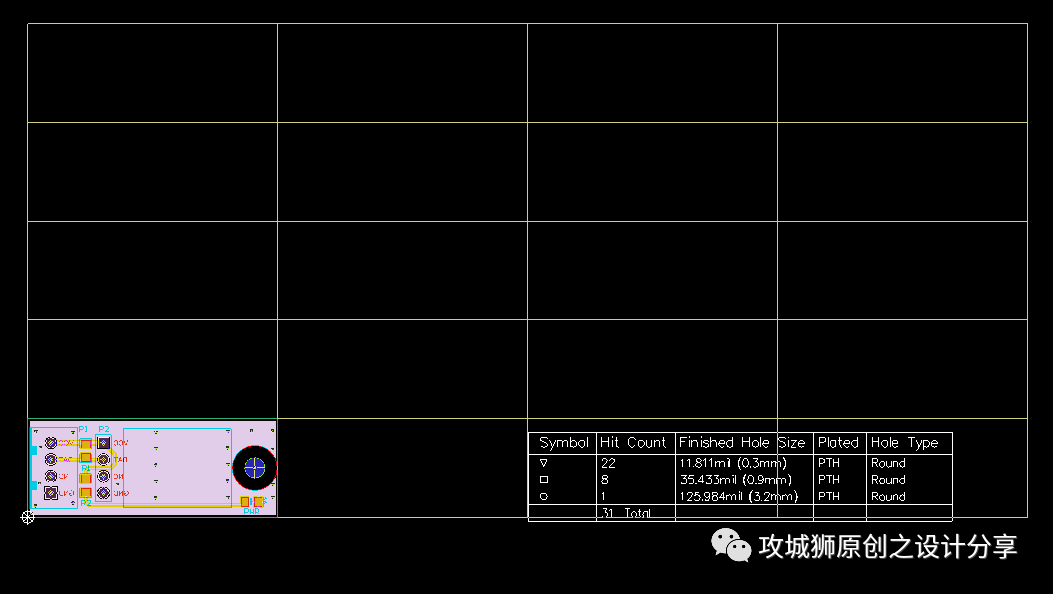

或者直接导入Gerber文件:


第二步:使用【连片拼版】

选择 【工具】->选择【连片拼版】,如下图:


在弹出的面板里直接输入,X方向个数,Y方向个数,点击应用就可以快速实现拼版:


完成后的拼版图形:


由于它支持Gerber文件的导入与拼板,使其对几乎所有的PCB EDA都支持。

感兴趣的话可以访问华秋DFM官网下载体验或复制地址到浏览器直接下载

https://dfm.elecfans.com/uploads/software/promoter/hqdfm_dzfsy_hdzwz.zip
