介绍一个开源的制作交互式BOM的AD插件！

介绍一个开源的制作交互式BOM的AD插件！

01导出BOM步骤

1、导入插件到指定PCB所在文件夹

插件名：InteractiveHtmlBomForAD-master

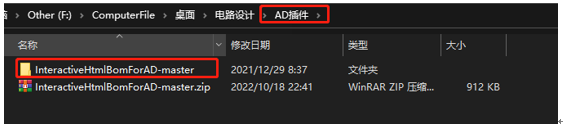

图1-1 导入插件到PCB文件夹中

2、打开插件文件夹，运行Initialize.bat

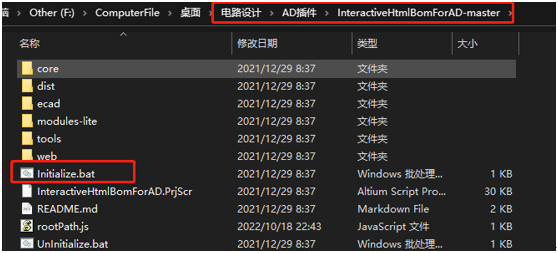

图2-1 运行Initialize.bat

运行Initialize.bat，需要使用管理员模式

3、在AD中打开InteractiveHtmlBomForAD.PrjScr

图3-1 打开InteractiveHtmlBomForAD.PrjScr

使用AD的OPEN选项打开即可

4、使用AD打开要转换成交互式BOM表的PCB

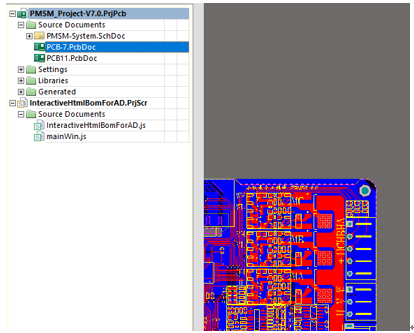

图4-1 打开指定PCB

打开指定PCB，并在界面停留

5、点击AD->[文件]->[运行脚本..]->[主要]-[确定]

图5-1 打开Main

按照步骤即可生成

6、生成的BOM位于所在文件夹中的PnPout中

图6-1 PnPout文件夹

图6-2 交互式BOM

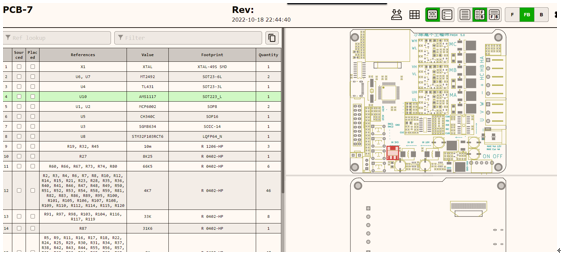

图6-3 交互式BOM界面图

要使用谷歌浏览器打开生成的BOM文件！
