从焊接角度聊一聊，设计PCB的5个建议

从PCB设计，到所有元件焊接完成，成为一个高质量的电路板，需要PCB工程师、焊接工艺、焊接工人等诸多环节的把控。

电路设计的人很少焊接电路板，无法获得丰富的焊接经验，而焊接厂的工人不懂画板，只管完成生产任务，没有心思、更没有能力分析造成不良焊接的原因。

这两方面的人才各司其职，难以有机结合。所以今天就在画板的角度给大家分享5个建议。最后一个建议助你画板事半功倍！

1、关于定位孔

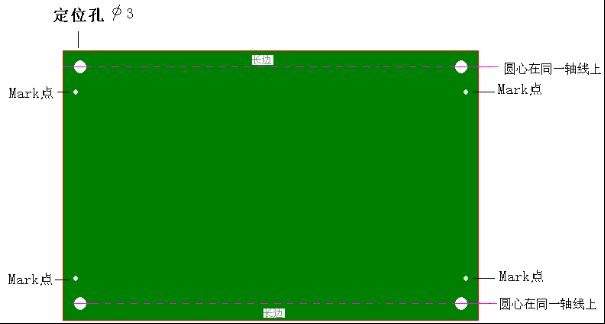

PCB板的四角要留四个孔(最小孔径 2.5mm)，用于印刷锡膏时定位电路板。要求X轴或Y轴方向圆心在同一轴线上，如下图：

2、关于MARK点

PCB板上要标注Mark点，用于贴片机定位。

具体位置：在板的斜对角，可以是圆形，或方形的焊盘，不要跟其它器件的焊盘混在一起。如果双面有器件，双面都要标注。

3、关于留5mm边

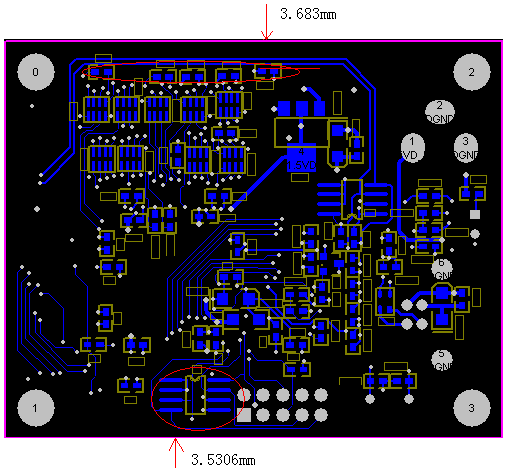

画PCB时，在长边方向要留不少于3mm的边，用于贴片机运送电路板，此范围内贴片机无法贴装器件。此范围内不要放置贴片器件。

如图：

双面摆件的电路板，考虑二次回流焊时，器件蹭掉、焊盘蹭掉等问题。

建议芯片少的一面，长边离边5mm范围内，不要放置贴片器件，如果确实由于电路板面005受限，可以在长边加工艺边。

4、不要直接在焊盘上过孔

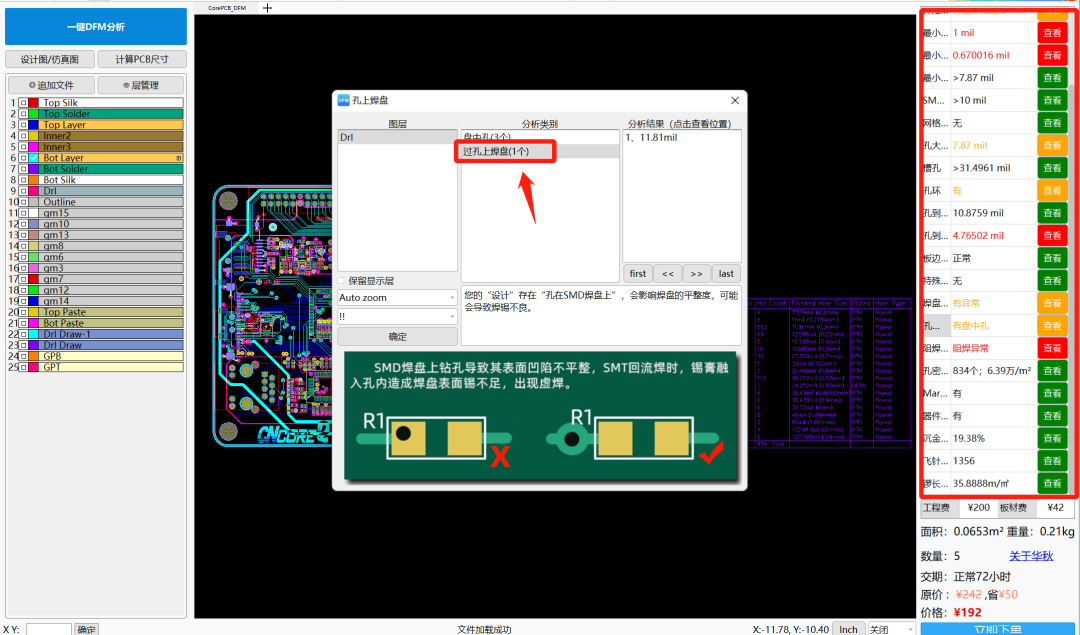

焊盘上打过孔，回流焊会有锡膏流入过孔，造成器件焊盘缺锡，引起虚焊，如下图所示：

5、借助工具完成设计检查

上面4个是比较常见的问题，但是在设计的过程中往往可能不一定能完全避免，大家一定要多次反复检查!如果自己一个个对照去检查效率也很低，还不一定能保证检查的准确性。

这里给大家推荐一款国产的DFM软件，包括上述的这些问题，以及其他共计130余项PCB设计的风险都可以一键检测！

有需要可以下载体验：

https://dfm.elecfans.com/uploads/software/promoter/hqdfm_dzfsy_hdzwz.zip

工业软件有很多都被国外限制，国产工业软件的发展就变得尤其重要。国产软件一定有做的不完美的地方，但是同样需要大家的支持。欢迎提出宝贵意见哦！
