基于冠一CK6825D设计的蓝牙运动LED闪灯蓝牙耳机

这是本人在2022年的时候，在汕头某电子厂做硬件开发设计工程师的时候，设计的一款蓝牙运动耳机。为什么要推荐CK6825D芯片，并且拿出来并编写一编文章来给大家分享呢？

这是因为我发现身边的很多朋友对蓝牙耳机的设计不知道如何下手，这是第一个；第二，有一定蓝牙应用经验的朋友在做芯片选型的时候左右为难；CK6825D芯片性能稳定，设计简单方便，可以说是我在耳机领域用得最为得心应手的一个芯片了。

市面上的蓝牙耳机芯片五花八门，高中低端不同等级价格也完全不一样，CK6825D属于中低端主打性价比的，这一单从芯片的图纸就可以看得出来，为什么这么说呢？

设计出来的电路板上，蓝牙部分除了主芯片外，外加一个24M的晶振，就只剩旁路3个滤波电容，硬件就这么简单，这也是我当初选择这个芯片的最直接的原因。简单得不能再简单了，都没有什么技术含量。

看看下面这个PCB的图就明白了。

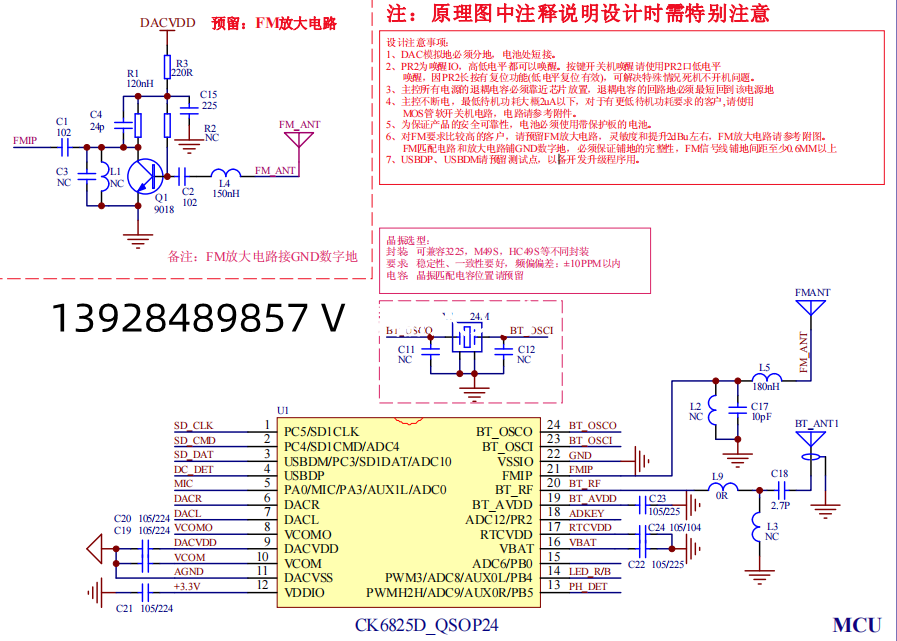

CK6825D原理图

总结：芯片电路就很简单了，它本身就是个MCU，除了蓝牙外可以通过写程序做你需要的控制，比如灯控等。

蓝牙5.1+BR+EDR+BLE，24-bit的DAC，信噪比最高可达103dB，24-bit的ADC，信噪比最高达92dB以上，介绍完毕。
