为大家讲解在layout中测量距离的两种方法

时间:2022-11-11 09:19

人气:

作者:admin

标签: PADS  PCB设计  Layout

导读:为大家讲解在layout中测量距离的两种方法-我们在进行PCB设计的时候,经常会需要测量器件到器件,线到线之间的距离,接下来就为大家讲解在layout中测量距离的两种方法。...

我们在进行PCB设计的时候,经常会需要测量器件到器件,线到线之间的距离,接下来就为大家讲解在layout中测量距离的两种方法。

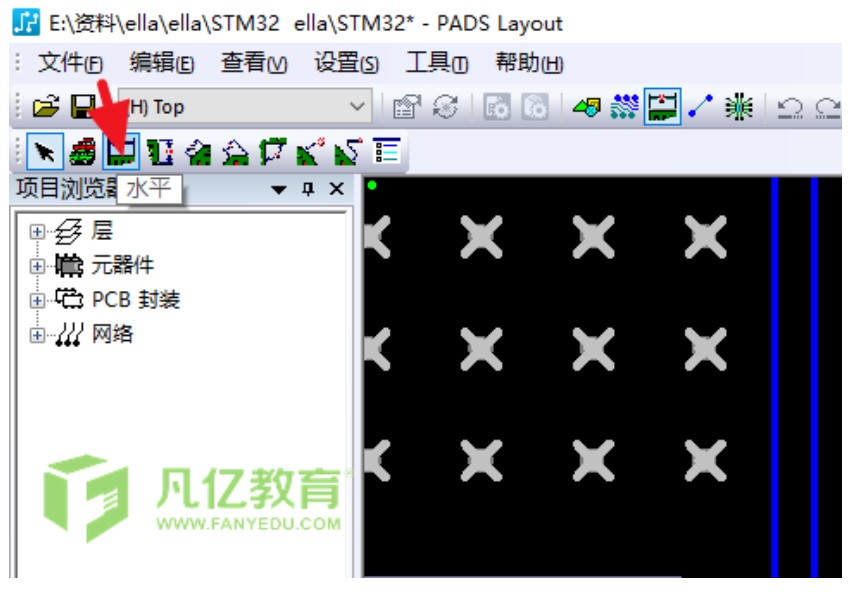

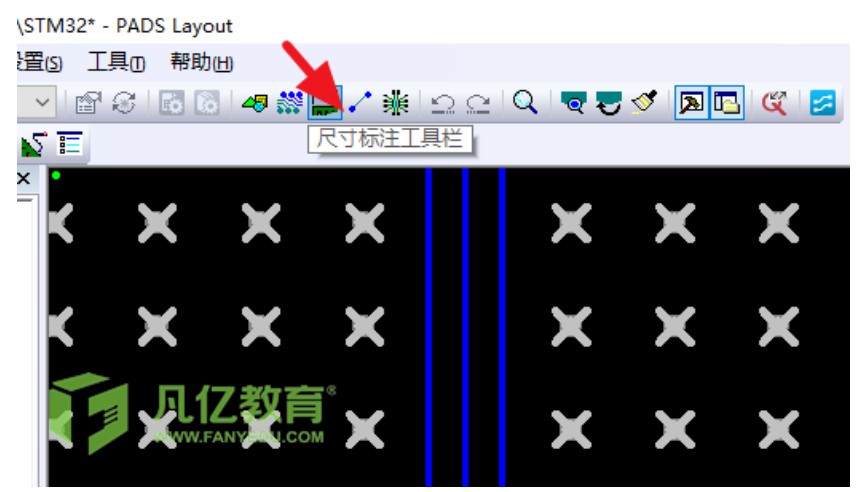

1、首先点击工具栏的尺寸标注工具栏,在这里可以选择水平或垂直测量


点击后右键选择捕获中心或拐角,然后点击两个测量点,如图测量两个焊盘中心的间距


2、第二种方式是用无膜命令测量

首先我们点击测量点然后使用无膜命令Q ,使用无膜命令Q后,右键选择捕获点

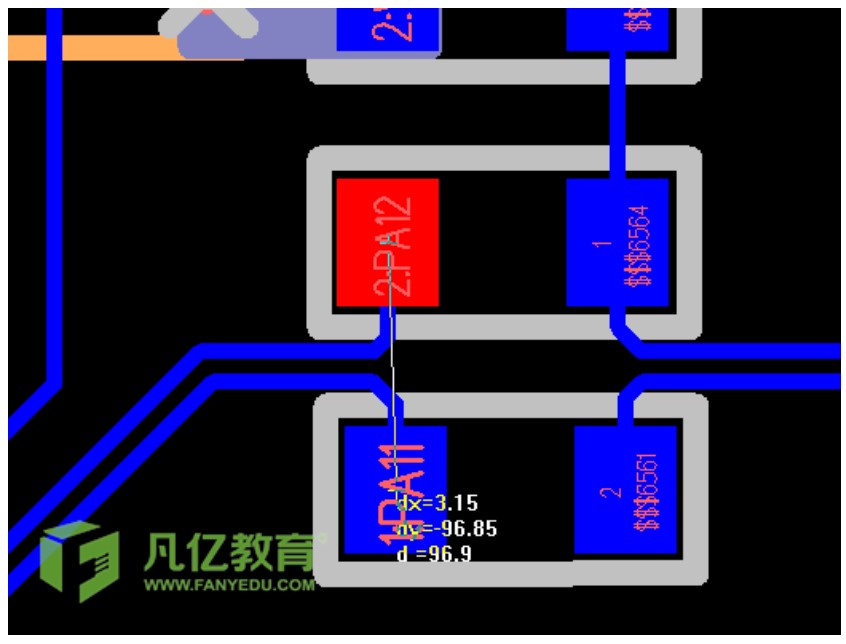

3、如下图测量两个焊盘之间的间距,这样就测量成功了。
