概述

PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

完整PCB工程下载

https://download.csdn.net/download/qq_24312945/85007945

建立工程

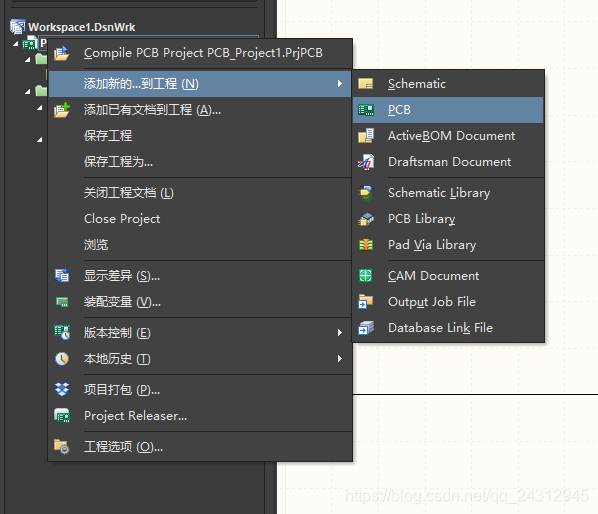

在工程里选择右键工程->添加新的..到工程.->PCB Library，则会新建一个PCB。

设置板子原点

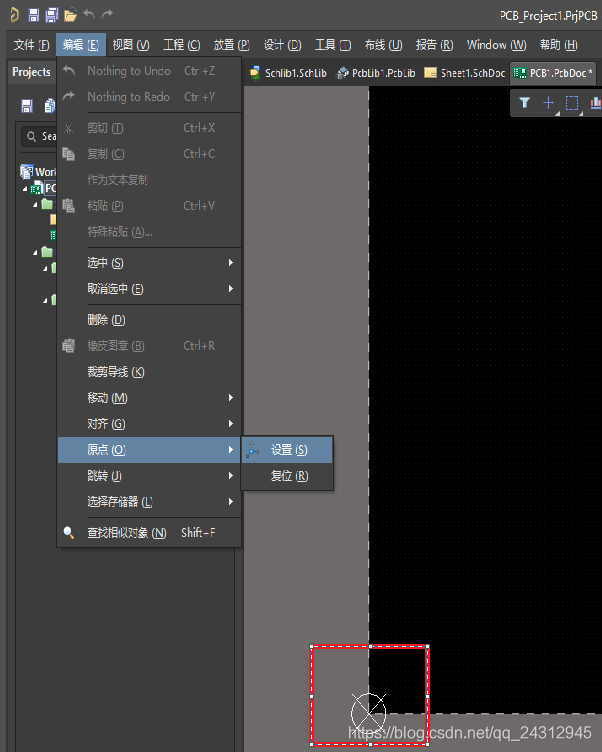

点击编辑->远点->设置，即可设置原点。 下图的白色即为原点。

设置板子形状

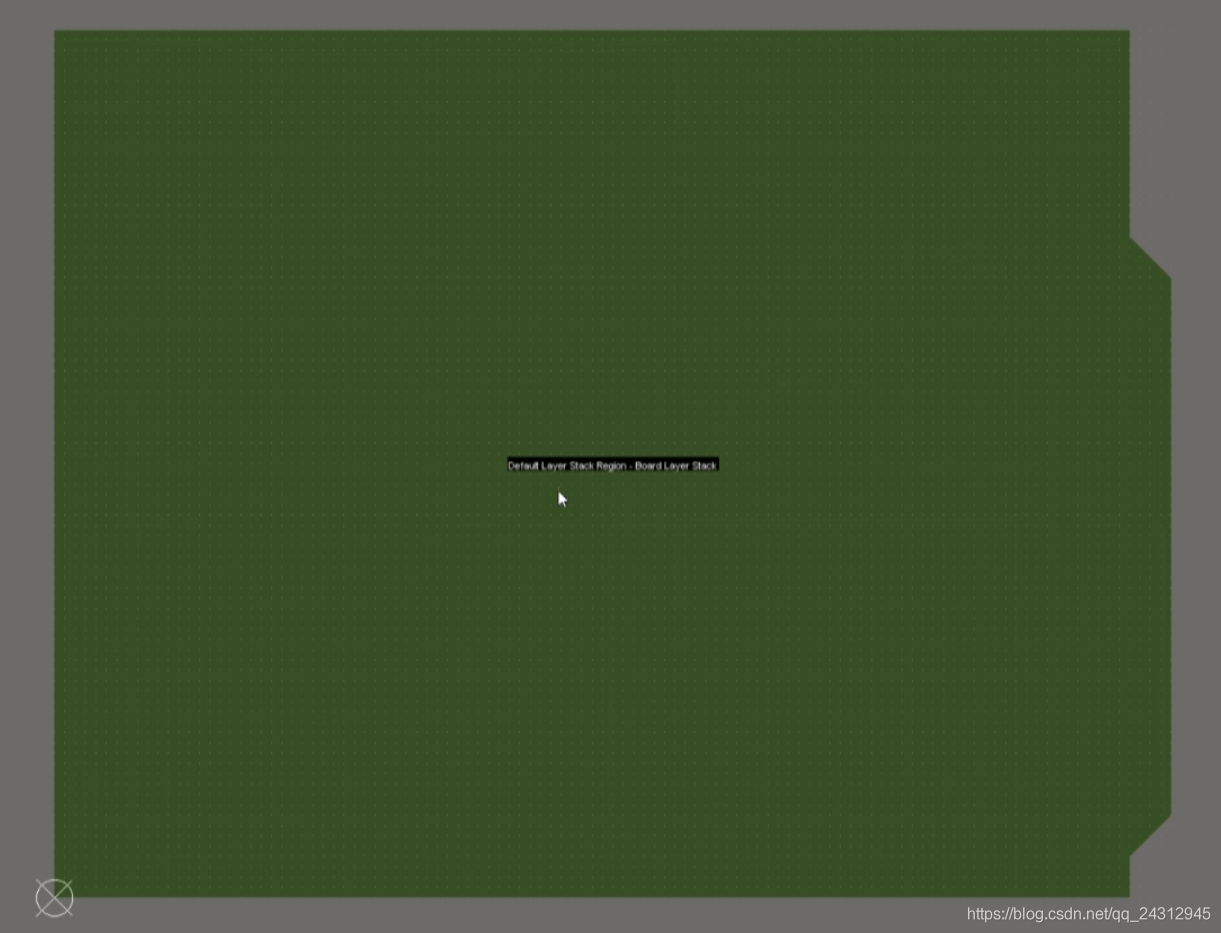

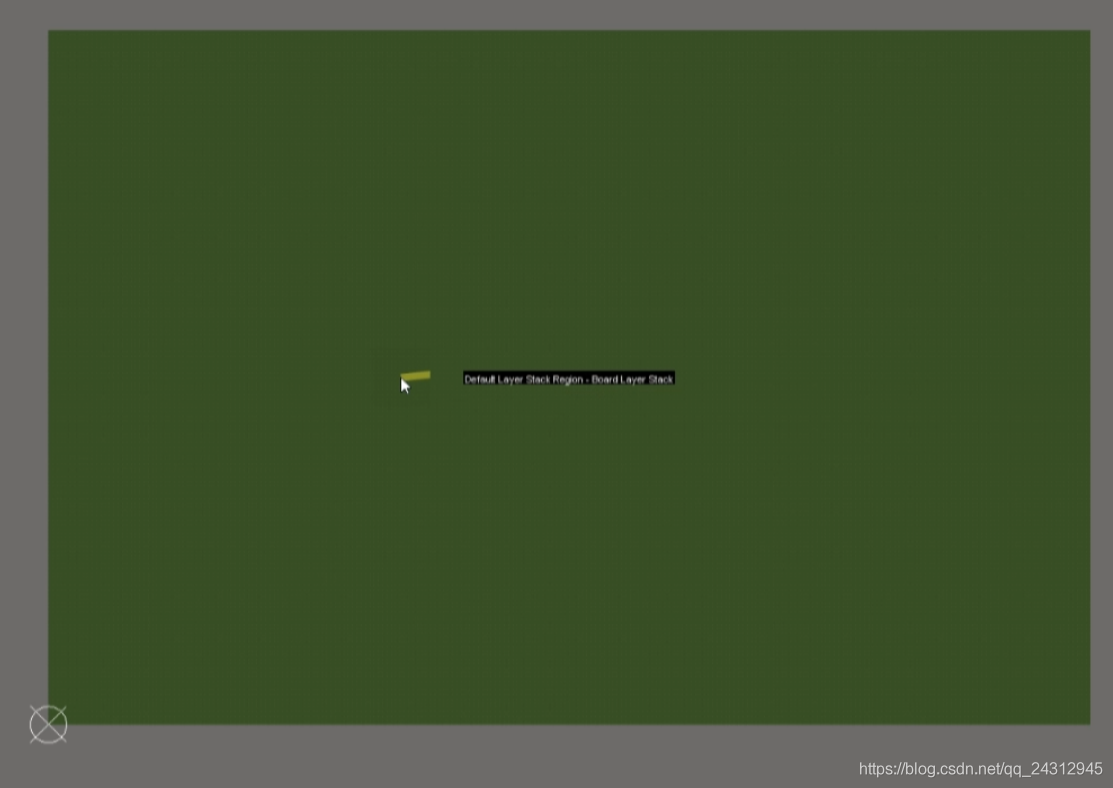

按数字键1或者点击视图->板子规划模式。 设置完成后，板子颜色会变成下图的绿色。 点击设计->重新定义板子形状，即可设定板子大小和形状。 绘制完如下所示。

原理图导入PCB

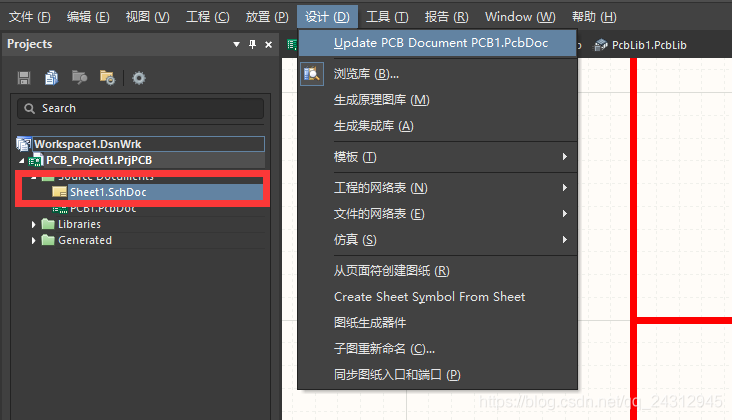

在原理图的工程下，点击设计->Update PCB。 点击验证变更，查看检测是否是绿色正确，若无错误，点击执行变更，导入到PCB中。

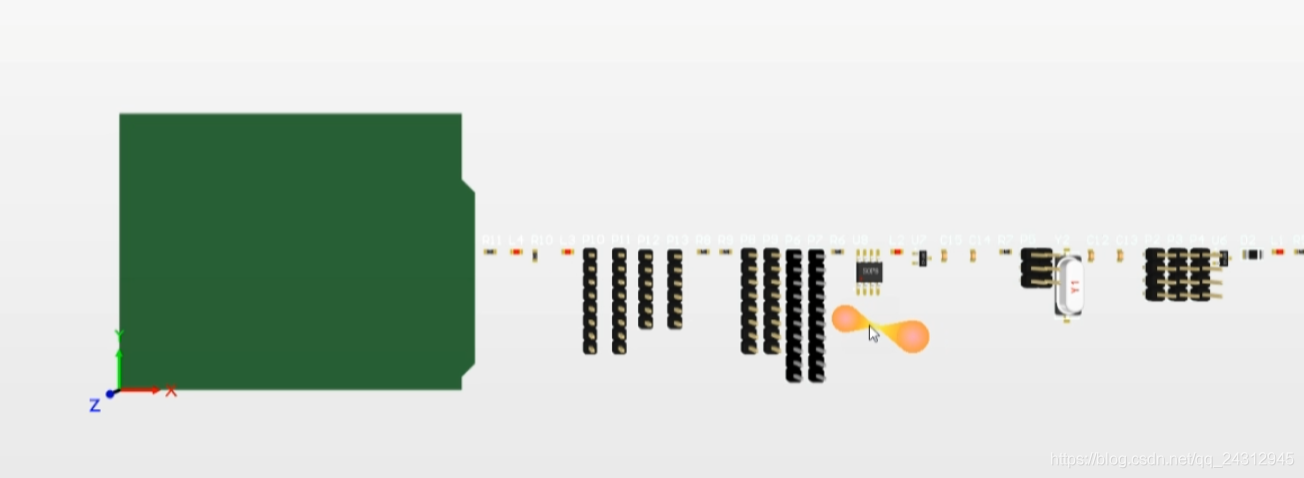

此时，元器件就全部导入到了PCB。
