PCB板Trace走线较长测试阻抗出现末端上飘的现象

经常测试阻抗的朋友应该知道，当PCB板Trace走线较长时，测试阻抗结

果会出现末端上飘现象。

原因： 较长走线的DC电阻叠加在阻抗曲线上，看上去曲线后段阻抗偏高，其实并不是走线的真实阻抗。

为了更清楚判断常规上飘的大致位置，做了以下几个实验：

验证如下：

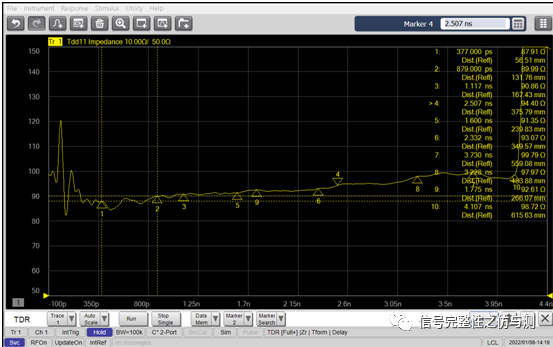

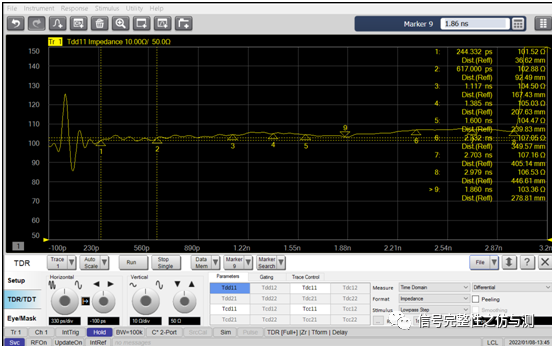

1. 10inch****表层走线

从走线左右端测试点分别测试，Mark9 1.86ns处均开始明显上飘。图1的Mark6对应图2的Mark2，对应不上，说明此处已经上飘。图1的Mark9对应图2的Mark3，反过来亦成立。Mark4和Mark5也成立。说明Mark9是上飘临界点成立。

换算后为约为6inch长度。

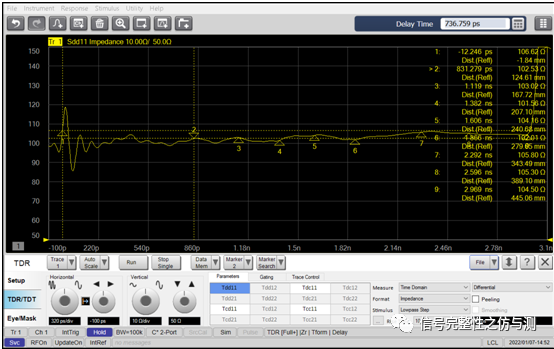

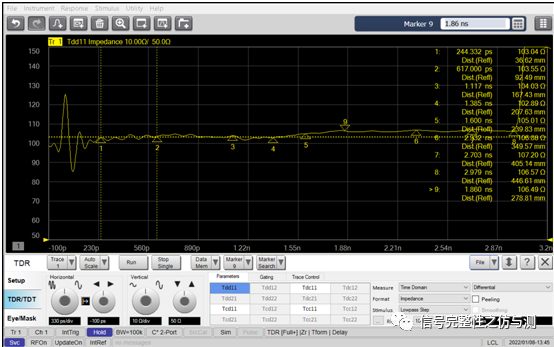

2.13inch****内层走线

同样从左右两端测试，均是Mark6 2.332ns处明显上飘。图1的Mark4与图2的Mark5对应不上，说明此处已经上飘。图1的Mark6对应图2的Mark9，反之亦成立。说明Mark6是上飘临界点成立。

换算后为约为7inch长度。

解决方案：阻抗测试时读数不要读取上飘后的数据，如果需要确认是否是上飘可以从左右两端分别测试，看看阻抗曲线前半部分，验证一下上飘是否是真实的。

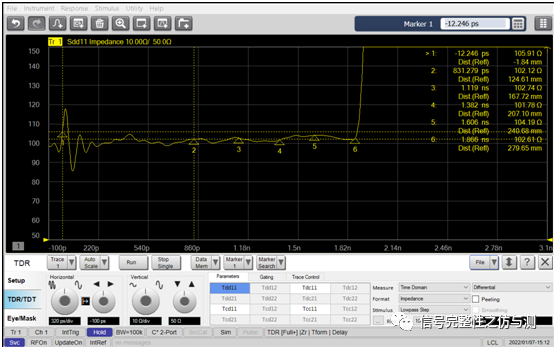

3.全长曲线和切除上飘后的曲线，可以看到上飘不影响前端走线阻抗值。

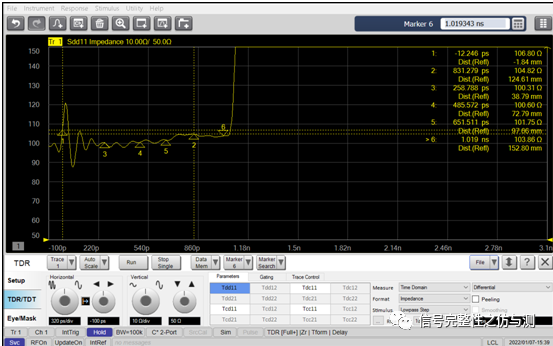

4.全长曲线、切除上飘后左端测试、切除上飘后右端测试。有时候上飘的位置阻抗确实就是没做好，是真的高。

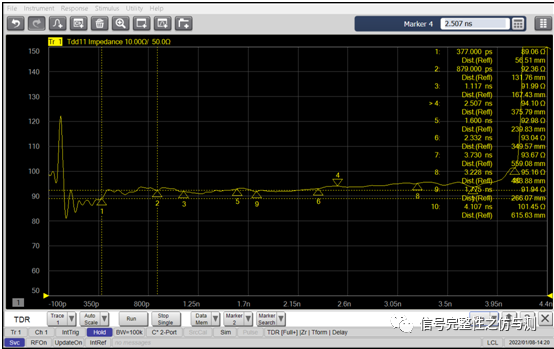

左端测试

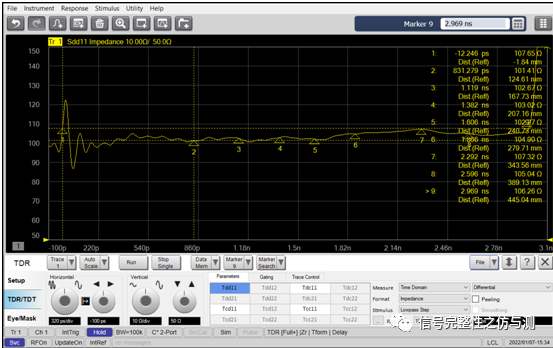

右端测试

当然，这个上飘位置不是绝对的，还跟你用的板材，线宽、铜厚、线长等因素都有关系。只能说给自己留有个判断的依据而已。

其实测的多了，波形上几乎也就看出来了。
