高速信号布线技巧

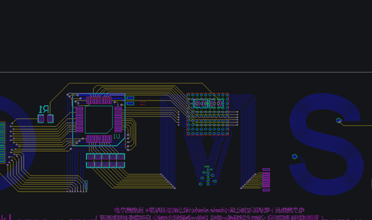

1.多层布线

高速信号布线电路往往集成度较高，布线密度大，采用多层板既是布线所必须的，也是降低干扰的有效手段。合理选择层数能大幅度降低印板尺寸，能充分利用中间层来设置屏蔽，能更好地实现就近接地，能有效地降低寄生电感，能有效缩短信号的传输长度，能大幅度地降低信号间的交叉干扰等。

2.引线弯折越少越好

高速电路器件管脚间的引线弯折越少越好。高速信号布线电路布线的引线最好采用全直线，需要转折，可用45°折线或圆弧转折，这种要求在低频电路中仅仅用于提高钢箔的固着强度，而在高速电路中，满足这一要求却可以减少高速信号对外的发射和相互间的耦合，减少信号的辐射和反射。

3.引线越短越好

高速信号布线电路器件管脚间的引线越短越好。引线越长，带来的分布电感和分布电容值越大，对系统的高频信号的通过产生很多的影响，同时也会改变电路的特性阻抗，导致系统发生反射、振荡等。

4.引线层间交替越少越好

高速电路器件管脚间的引线层间交替越少越好。所谓“引线的层间交替越少越好”，是指元件连接过程中所用的过孔越少越好。据测，一个过孔可带来约0.5pf的分布电容，导致电路的延时明显增加，减少过孔数能显着提高速度。

5.注意平行交叉干扰

高速信号布线要注意信号线近距离平行走线所引入的“交叉干扰”，若无法避免平行分布，可在平行信号线的反面布置大面积“地”来大幅度减少干扰。

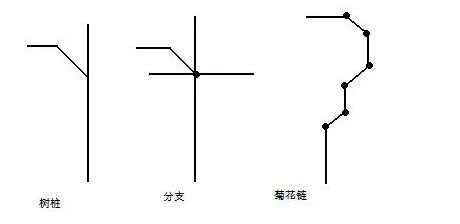

6.避免分枝和树桩

高速信号布线应尽量避免分枝或者形成树桩（Stub）。树桩对阻抗有很大影响，可以导致信号的反射和过冲，所以我们通常在设计时应避免树桩和分枝。采用菊花链的方式布线，将对信号的影响降低。

7.信号线尽量走在内层

高频信号线走在表层容易产生较大的电磁辐射，也容易受到外界电磁辐射或者因素的干扰。将高频信号线布线在电源和地线之间，通过电源和底层对电磁波的吸收，所产生的辐射将减少很多。
