每个设计师都应该知道的5大PCB设计规则

很多画PCB的人，会认为丝印不影响电路的性能，所以，对丝印并不重视。但是，对于一个专业的硬件工程师来说，必须重视这些细节。

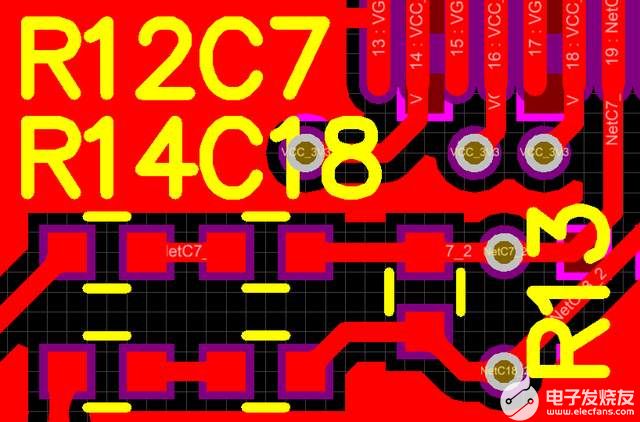

下面介绍如何设计PCB丝印一、摆放的位置。一般来说，电阻、电容、管子等器件的丝印，摆放的时候，不要使用四个方向，这样会导致调试、维修、焊接的时候，看丝印看得很累(板子要转几个方向)。所以，建议摆放成两个方向，如下图所示。这样，将会非常方面查看丝印。

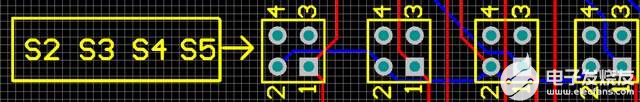

如下图所示，元件附近太密集，放不下丝印的话，可以在附近空白的地方，写上丝印，标好箭头，最好再画个框，这样好辨认一些。

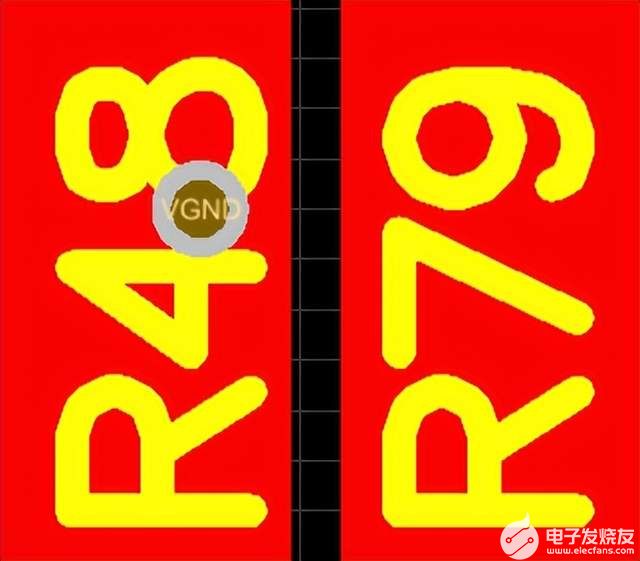

二、过孔尽量不要打在丝印上。如下图所示，过孔了打在8字那里，打板回来之后，你会分不清，它是R48还是R49。

三、丝印不要压在高速信号线上(如，时钟线等)。这条建议是针对在顶层或底层的高速信号线，因为这类信号线，可以看作是微带线。而微带线上的信号跑的速度(相速度)跟介质有关，如果丝印压到线了，如下图所示，介质将会变得不均匀，导致相速度发生变化，最终表现为阻抗不连续，影响信号质量。当然，在内电层的信号线将不存在这种问题。

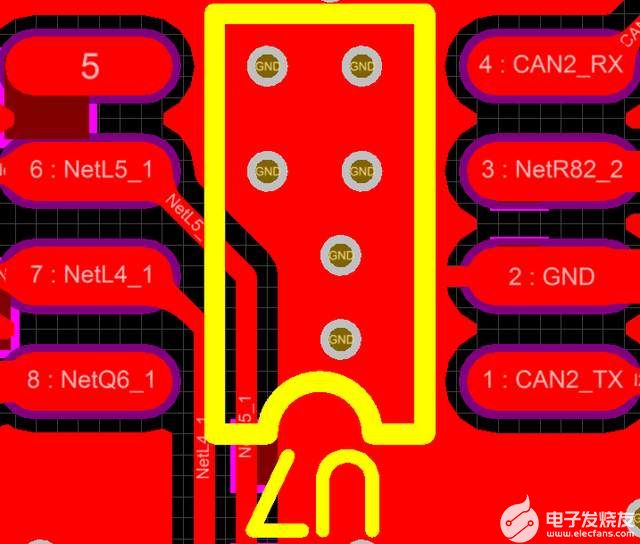

四、丝印的阅读方向要跟使用方向要一致。如下图所示，丝印的阅读方向和芯片的使用方向一致，主要是焊接的时候，减少焊反的概率。其它的，如：电解电容等，也可以不遵循该建议，因为你可以标明正负极性。

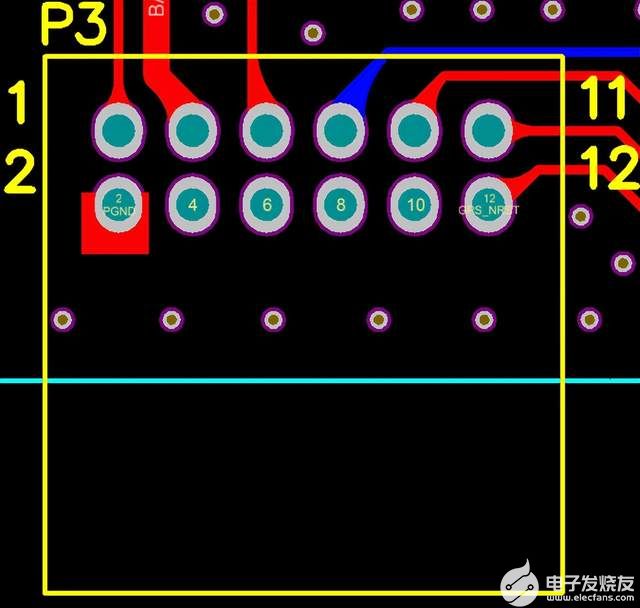

五、丝印上要标清楚引脚号。如下图所示，P3接插件上，标了4个引脚号，方便调试/安装。此外，在引脚密集的地方最好也标一下，如：芯片、FPC插座等。同时，也符合上一条建议，P3的阅读方向，跟接插件的使用方向一致。

关于PCB丝印设计有什么注意事项？PCB丝印设计五大规则，想要了解更多的，可关注领卓PCBA，如有需要了解更多PCB打样、SMT贴片、PCBA加工的相关技术知识，欢迎留言获取!
