简单介绍导出导入Orcad网表的整个过程

作为layout工程师，首先的输入条件就是原理图，也就是常说的(原理图导出网表文件)网表文件，有硬件工程师会直接把网表发给我们，有的直接给我们dsn文件，要求我们自己导出导入网表，下面简单介绍导出导入网表的整个过程：

第一步：首先确定原理图设计OK，包括PCB封装、位号等规则检查等，先是点击工程名，然后在OrCAD的菜单栏下选择Tools，点击Create Netlist（产生网表），操作如下图：

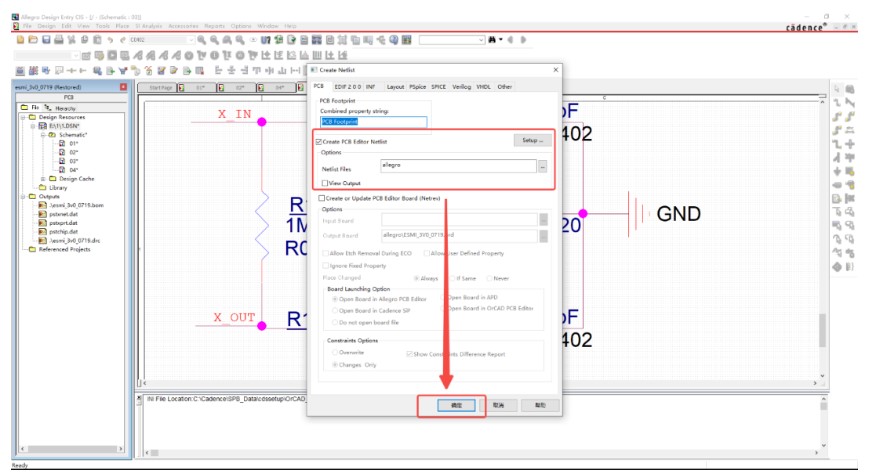

第二步：完成上一步之后，会弹出如下对话框，保持默认即可，其中的Create PCB Editor Netlist 要勾选上，这样产生的网表文件，就会保存在原理图的更目录下的Allegro文件夹里，操作如下图：

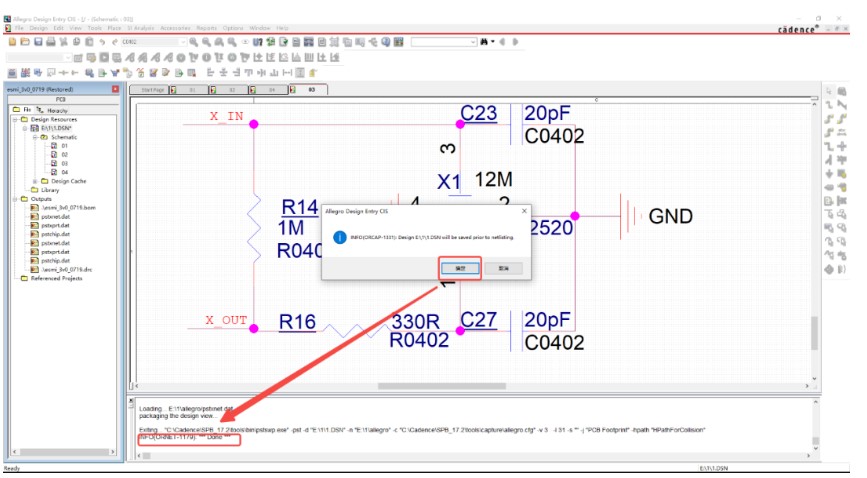

确定之后，会弹出保存网表的文件路径，保持默认点击确定，如果原理图没有问题，会在信息框弹出Done，代表网表导出成功，操作如下图：



第三步：打开Allegro如件，在Allegro的PCB Editor的菜单下选择File命令，选择Import Logic/Netlist命令，会弹出如下对话框，操作如下图：

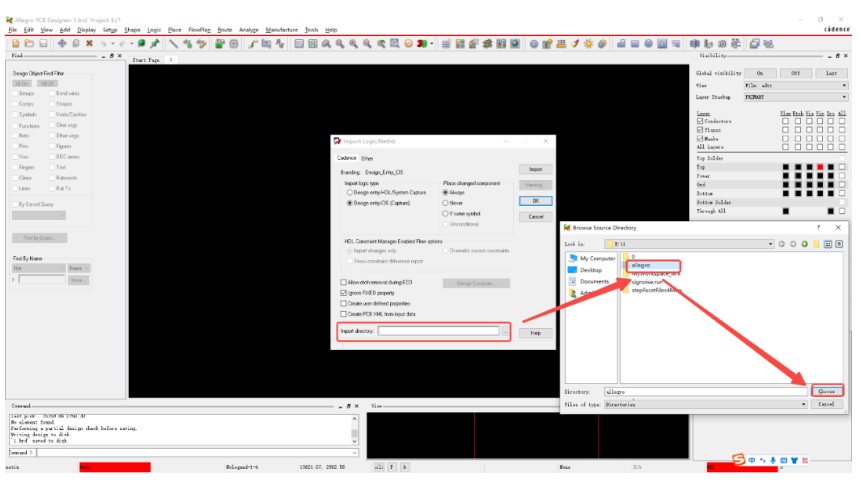

完成上一步之后，选择网表目录点击之后，选择我们刚才导网表生成的allegro文件，操作如下图：

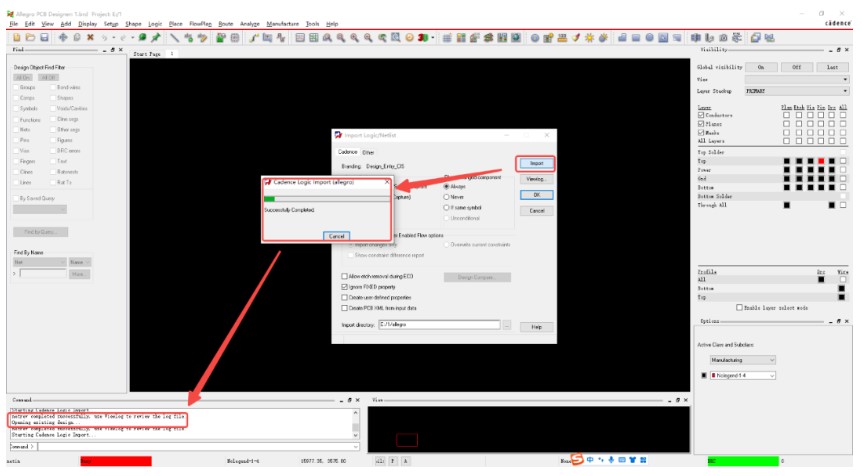

目录选择完成之后，几点import，就会显示网表导入情况，完成之后会显示netrev completed successfully，操作如下图：

第四步：网表导入成功之后，需要把器件放入到设计界面中，在Allegro的PCB Editor的菜单下选择Place命令，点击Quickplace 快速放入命令，会弹出如下对话框，会显示有多少个器件没有按照，然后点击place命令，器件会自动沿着outline摆放，当所有的器件放入成功之后，会显示Quickplace Place Successfully操作如下图：

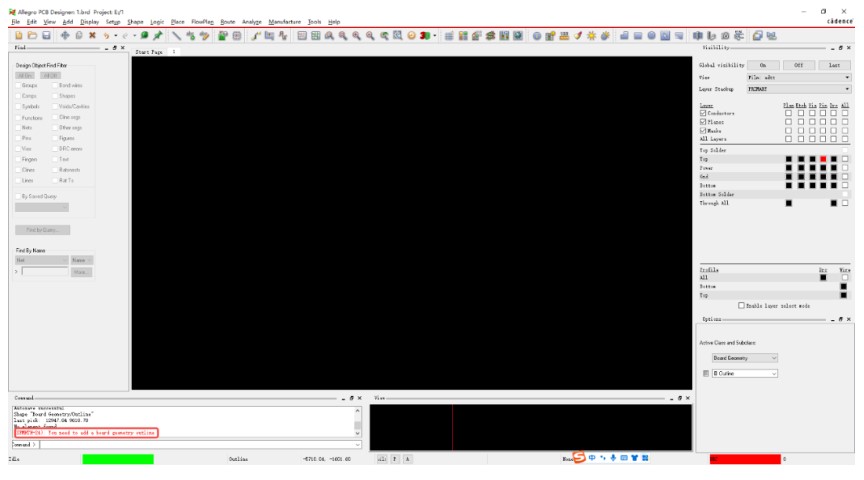

在放入器件之前，我们Allegro设计中必须要有一个Outline，因为器件是沿着Outline摆放，如果没有Outline，点击Place时会报错，显示如下：



第五步：器件放入成功之后，就该布局设计了。如果以上步骤都是OK的，并且要交互的原理图是Allegro导入网表的原理图，那此时点击原理图中的symbol，在Allegro中的器件就会高亮。此时就可以进行布局交互，用于模块或者电源布局等，显示如下：

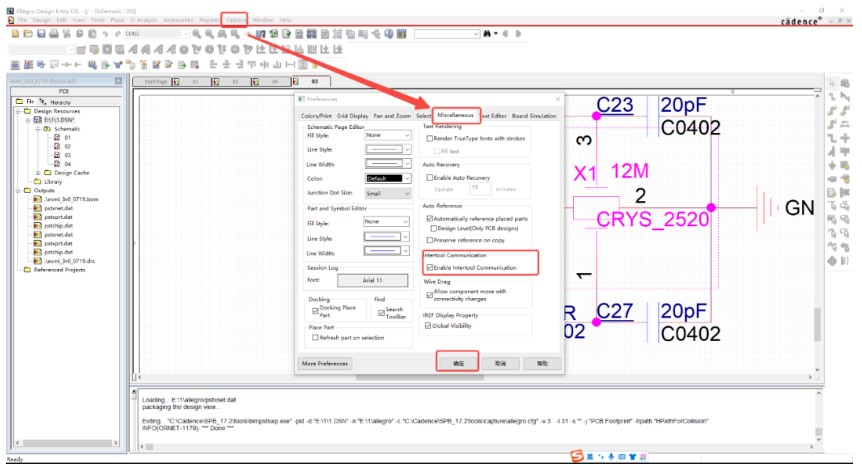

如果以上点击原理图中的symbol，在Allegro中的器件就不会高亮，没有反应，那可以检查一下preference中的miscellaneous里面的设置，其中有一个是使能Allegro和OrCAD的选项，需要勾选，操作如下图：



以上操作流程主要是自己在工作中的使用，大家可能会有不同的方法。
