简述一下PADS设置盲埋孔的步骤

1、盲孔和埋孔

HDI板是高密度互连（High Density Interconnector）的缩写，是生产印制板的一种技术，使用微盲埋孔技术的一种线路分布密度比较高的电路板，也被称为盲埋孔板，下图就是一个6层HDI板，其中C和D就是盲孔，B是埋孔，A是通孔。

1、盲孔（Blind Via）指连接外层到内层的金属化孔，D是V13孔，连接顶层和第3层，C是V56孔，连接第5层和底层。

2、埋孔（Buried Via）指连接内层到内层的金属化孔，B是V25孔，连接第2层到第5层。

3、通孔，指贯穿PCB的孔，A是V16孔，1~6层都是通的。

2、一阶、二阶HDI

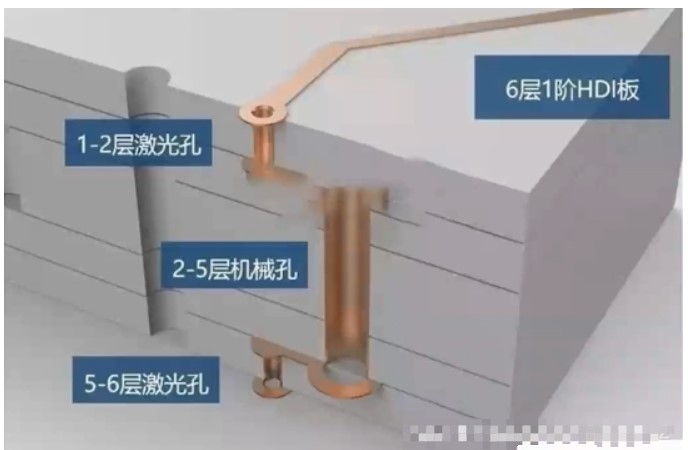

区别一阶，二阶的方法就是看激光孔的个数，PCB芯板压合几次，打几次激光孔，就是几阶。下图是一个6层一阶HDI板（1+4+1），可以看出有V12激光孔，V25机械孔，V56激光孔。首先会打V25盲孔，接着压合1~6层，再打V12和V56的激光孔，压合和打激光孔的次数都是一次，所以是一阶板。

一阶和二阶HDI

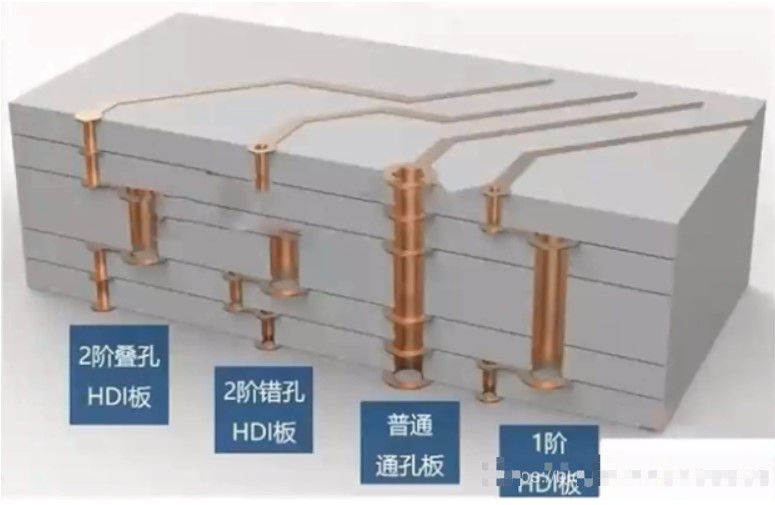

下图最左边是6层2阶HDI板，类似于两个1阶，有V12，V56激光孔，还有V23，V45激光孔。需要打两次激光孔，首先钻V34的埋孔，接着压合2~5层，然后会钻V23和V45的激光孔，再压合1-6层，然后钻V12和V56的激光孔，如果有通孔，最后再钻通孔，可见，2阶HDI板是会经历两次激光打孔，两次压合。2阶又有叠孔和错孔，看图就能明白了。

3、PADS设置盲埋孔

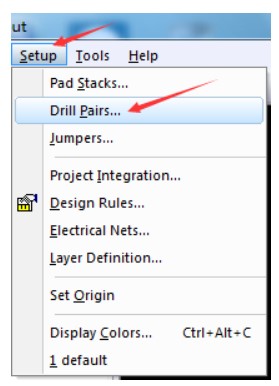

1、设置钻孔对（Drill Pairs）

以一阶6层板为例，利用Add添加钻孔对，共有V12孔，V25孔，V56孔，V16孔四组。

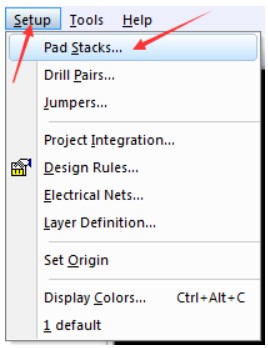

2、孔尺寸设置

根据以下图片提示进行孔尺寸设置即可，其中需要注意几点：

1、V16是通孔，需要设置为Through，其他的均是半通孔，设置为Partial；

2、一般V16通孔尺寸是最大的，直径可以设置为16mil，钻孔尺寸设置为8mil；V25是埋孔直径设置为14mil，钻孔尺寸设置为8mil；V12和V56都是激光盲孔，直径设置为10mil，钻孔设置为4mil；当然这个大小是根据板子的空间以及板厂的制程能力，因为越小的孔占用更小的PCB空间。

3、起始和结束层设置，V12代表起始是TOP层，结束是第2层，其他同理；

PADS中孔尺寸设置
