串扰是如何产生的？如何去理解串扰呢

串扰是由于线路之间的耦合引发的信号和噪声等的传播，也称为“串音干扰”。特别是“串音”在模拟通讯时代是字如其意、一目了然的表达。两根线（也包括PCB的薄膜布线）独立的情况下，相互间应该不会有电气信号和噪声等的影响，但尤其是两根线平行的情况下，会因存在于线间的杂散（寄生）电容和互感而引发干扰。所以，串扰也可以理解为感应噪声。

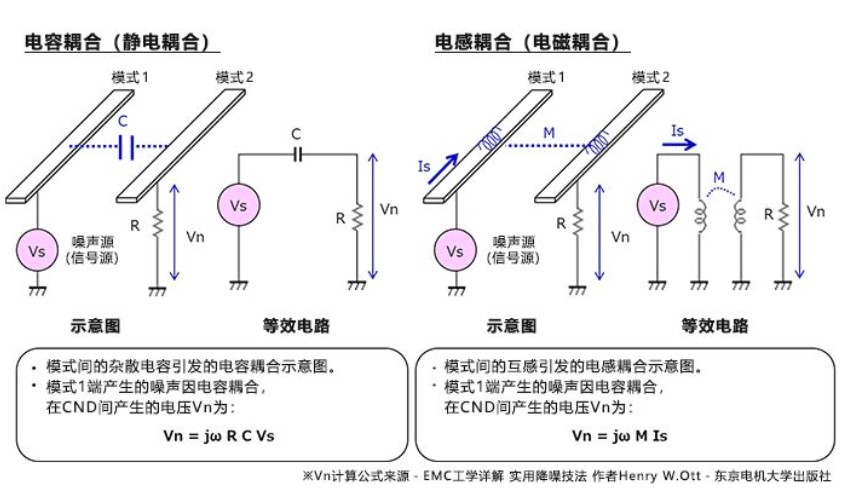

线间耦合有杂散（寄生）电容引发的电容（静电）耦合和互感引发的电感（电磁）耦合。这些耦合现象会引发干扰。下图为每种耦合的示意图以及最简化的等效电路。

上图中用公式给出了将两者从噪声源的布线模式1到附近的布线模式2所产生的噪声电压Vn。R为电阻，C为电容，M为互感，Vs为噪声源电压，Is为噪声源电流。在这里请记住，平行的布线间会发生串扰。顺便提一下，如果布线是正交结构，则杂散电容和互感都会显著减少。

关键要点：

平行的布线间会产生串扰。

串扰的因素有杂散（寄生）电容引发的电容（静电）耦合和互感引发的电感（电磁）耦合。
