浅谈无线模块的板载天线

最近用到BLE模块，选型了几种。考虑到性能，价格，体积等多种因素之后，最终锁定一个能买到的模块。多说两句，最近几年对电子开发人员来说，真是非常不友好。设计好的电路，最终定板不是看设计的好不好，而是看能不能买到。可能疫情过后，做实体的会越来越少了，毕竟做软件是不需要看供应商的脸色。

说正题，这个模块用的就是Z字打头的国内嵌入式公司的一块BLE模块，Z字公司我还是很钦佩的，虽然价格高一些，但是全是专票，没有任何税点一说。用过CAN卡，一点毛病没有，而且解析的贴别准。在大学时候用过51的仿真器都是它家的，当时编个小程序从阳光下晒半天到脱机下载，感觉真是质的变化。

以前看到别家的无线模块的板载天线，真是惨不忍睹，一看就是随意画的。毕竟都专注软件设计，能通信就行，要什么自行车。但是自从会画天线之后，就想看看别人是怎么画的，时不时就自己照猫画虎，学学经验，看看能不能做得更好些。

看图上的天线，是个倒F天线，为了增加匹配多绕了几圈。倒F天线算是在无线模块最常见的PCB天线了，结构简单，方便调整，水平垂直极化都有，近似全向，谁设计的你说，完美。但是仿真之后就发现有点不理想。

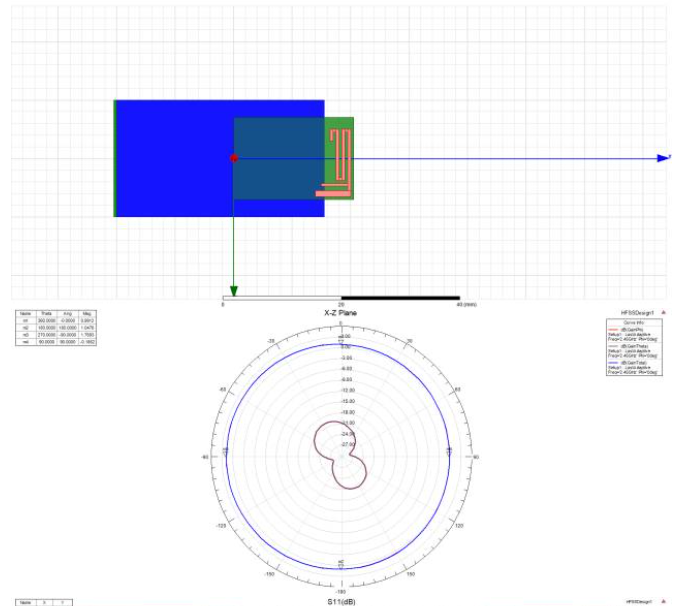

S11很低，没匹配，而且辐射也不好。但是从天线的走向看，我感觉是经过设计的。想了想这是个模块，还有其他电路，还是有很大一块GND和PCB，我经过修改如下。

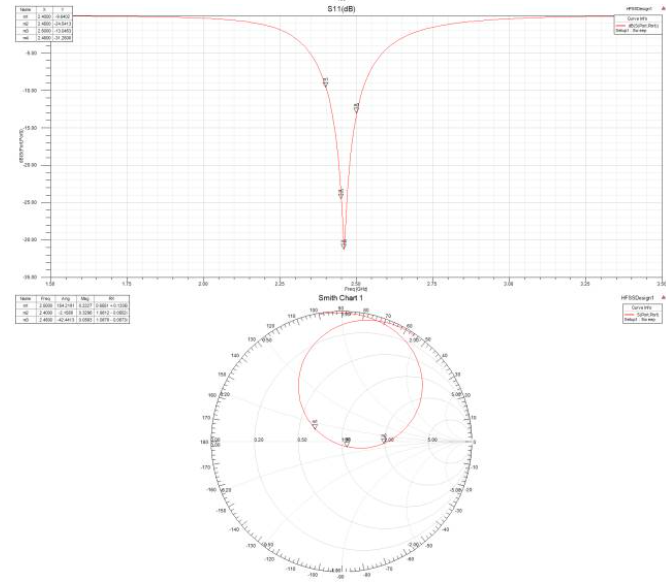

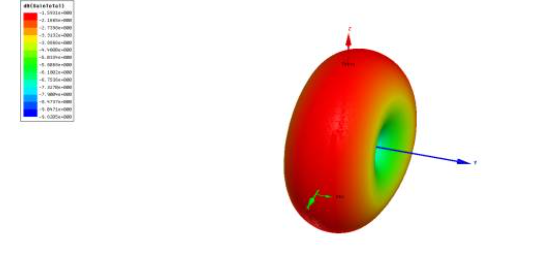

修改之后，辐射也增大了（废话，GND大了辐射还不大？），S11也调整到匹配程度，唯一的遗憾就是带宽小点，这应该和PCB天线的馈线有点细，只有0.5mm，如果做得更粗点就好了。

无线模块的组成部分不光是模块本身，还有其他电路和GND。虽然对于短距离通信来说，是否匹配意义不算大，但是设计嘛，还是尽量做到标准为好。如果无线模块有天线设计要求最好按照要求来做。
