6路施密特反相器74HC14可替换德州仪器SN74HC14

施密特触发器在其功能上有着“信号整容师”的美誉。例如从传感器得到的矩形脉冲经传输后往往发生波形畸变。当传输线上的电容较大时，波形的上升沿将明显变坏；当传输线较长，而且接受端的阻抗与传输线的阻抗不匹配时，在波形的上升沿和下降沿将产生振荡现象，或者当其他脉冲信号通过导线间的分布电容或公共电源线叠加到矩形脉冲信号时，信号上将出现附加的噪声等。

无论出现上述的那一种情况，都可以通过用施密特反相触发器整形而得到比较理想的矩形脉冲波形。简单地说，这类型施密特触发器主要用在将上下沿较缓或者畸变较大的数字信号“整成”方波形式路以利于数字信号接收电的识别。

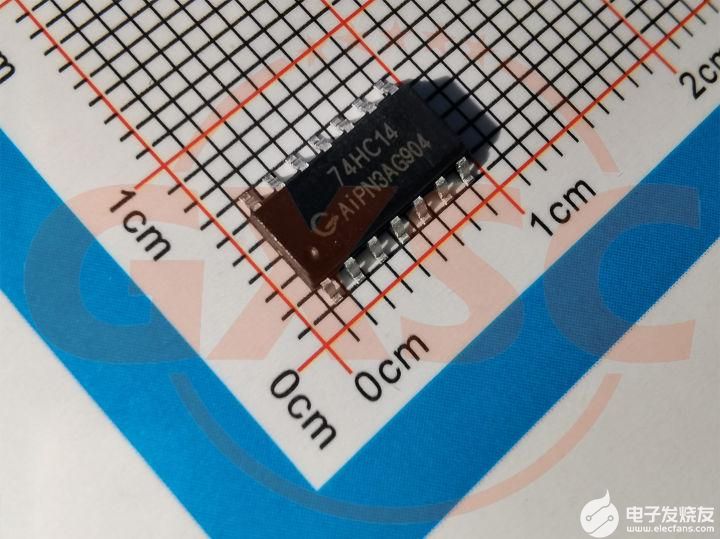

中微爱芯的74HC14是一款高速硅栅CMOS电路，其引脚兼容低功耗肖特基TTL（LSTTL）系列。该电路符合JEDEC标准no.7A。芯片提供六路施密特倒相模块，它们能够将缓慢变化的输入信号转变成急剧变化的输出信号。

74HC14芯片自身损耗可低至0.1μA，工作电压范围2V至6V，同时它提供了一个非常紧凑的解决方案，具有优良的负载和线路调节。

中微爱芯74HC14主要特点：

●应用：产生一个变化的脉冲；非稳态多谐振荡器；单稳态多谐振荡器

●ESD保护：

人体模式（EIA/JESD22－A114－A） 超过2000V

机械模式（EIA/JESD22－A115－A） 超过200V

●工作环境温度范围宽：-40℃～85℃和-40℃～125℃均可以工作

●封装形式：DIP14/SOP14

国芯思辰接触到的一投影仪项目上，之前用到了德州仪器的SN74HC14，近期研发过程中提出需要一个国产替换备选方案，综合评估。中微爱芯的74HC14能够满足该项目使用需求。

中微爱芯74HC14替换SN74HC14优势：

1、从工作电压来看，两者完全相同，都是宽工作电压范围2V至6V；

2、从工作温度来看，中微爱芯74HC14的更有优势，是-40℃~125℃，而SN74HC14的是-40~85℃；

3、从ESD防护来看，两者的HBM和MM模式下的耐压是一样的；

5、两者管脚排布、封装完全相同，可完美替代。
