orcad中原理图的设计纸张大小该如何设置

orcad中原理图的设计纸张大小应该怎么设置呢？

答：1）对原理图单个页面的纸张设计大小的设置方法如下：

第一步，在原理图页面上右键，选择菜单Schematic Page Properties，对原理图页面的属性进行设置，如图3-4所示；

图3-4 原理图页面属性设置示意图

图3-5 页面大小属性设置示意图

第二步，在弹出的界面中对页面的大小进行设置，Units可以进行单位设置，下面是原理图页面大小设置，在Custom中还可以对原理图页面大小进行自定义的设置，如图3-5所示。

2）对原理图所有页面的纸张设计大小的设置方法如下：

第一步，执行菜单Options→Design Template…，进行整个原理图页面的参数设置，如图3-6所示；

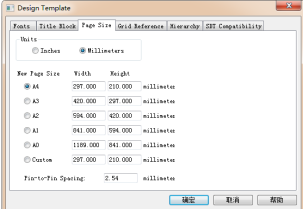

第二步，在弹出的界面中，选择Page Size属性设置，这个设计界面跟单个页面的设置界面完全是一致的，Units可以进行单位设置，下面是原理图页面大小设置，在Custom中还可以对原理图页面大小进行自定义的设置，如图3-7所示。

图3-6 原理图所有页面属性设置示意图

图3-7 页面大小属性设置示意图
