如何处理orcad不同一页面的连接关系

orcad的不同页面的连接关系应该怎么处理呢？

答：对于不同页面的连接关系，我们就需要使用添加分页连接符的方式来进行连接。分页连接符分为两种，一种是off-page Connector，一种是Port，都可以实现不同页面的连接，操作方式如下：

放置off-page Connector的操作方法如下所示：

第一步，点击菜单Place→Off-page Connector或者是Place→Port，如图3-24所示，在弹出的界面中进行参数设置；

第二步，在Off-page Connector的设置界面中，如图3-24所示，分页符的库系统是自带的，在Librarys那里可以添加自己创建的库，一般情况下用系统自带的即可，一共是两个Symbol，分左右两个方向，根据实际连线情况进行选择，Name选项中输入所要连接的网络名即可；

图3-24 放置Off-page Connector示意图

放置Port的操作方法如下所示：

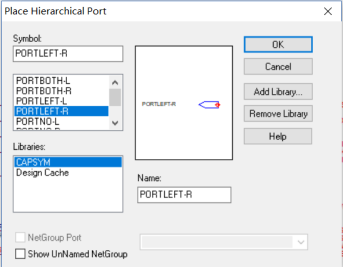

第一步，放置Port的设置情况与Off-page Connector是类似的，如图3-25中选择一个Port的类型，然后根据连线方向选择左/右连接符，Name选项中输入所要连接的网络名即可。

图3-25 放置Port示意图
