orcad中单个器件的PCB封装如何处理

orcad中单个器件的PCB封装应该怎么处理呢？

答：第一步，双击需要匹配的元器件，编辑改元器件的属性；

第二步，在弹出的元器件的属性中，点击Pivot菜单，可以对属性框进行横向的或者是竖向的显示；

第三步，找到PCB Footprint那一栏，填入该元器件需要匹配的PCB封装名称，即可完成对改器件的PCB封装匹配，如图3-46所示；

图3-46元器件单个PCB封装匹配示意图

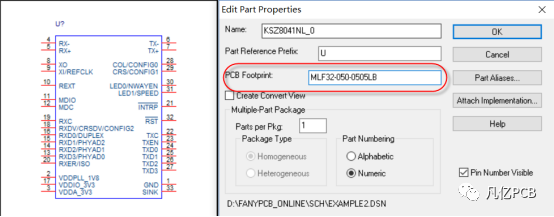

第四步，对于IC类的器件，由于它的封装是固定的，我们再创建原理图库封装的时候，就把该元器件PCB封装名称填上，这样后期就不用再匹配PCB封装了， 如图3-47所示。

图3-47元器件封装库封装名称匹配示意图
