orcad的DRC检测参数设置的含义是什么？

答：orcad进行DRC检测时，如图3-63所示，需要对参数进行设置，每个参数的含义如下所示：

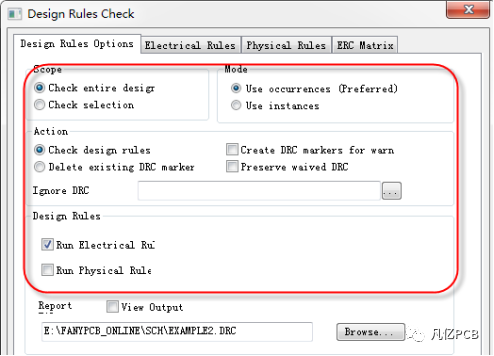

图3-63 DRC参数上设置示意图

Ø Check entire design：DRC检查整个原理图；

Ø Check Selection：DRC检查选择的部分电路；

Ø Use occurrences：选择所有事件进行检查；

Ø Use instances（preferred）：使用当前实体（建议）。所谓实体是指放在绘图页内的元件符号，而事件指的是在绘图页内同一实体出现多次的实体电路。例如，在复杂层次电路图中，某个子方块电路重复使用了3次，就形成了3次事件；不过子方块电路内本身的元件却是实体；

Ø Check design rules：对当前的设计文件进行DRC检测；

Ø Delete existing DRC marker：删除DRC检测标志 Report；

Ø Create DRC markers for warnings：进行DRC检测若发现错误，在错误之处放置警告标志；

Ø Run Electrical Rules：勾选进行电气规则的检查；

Ø Run Physical Rules：勾选进行物理规则的检查。
