orcad怎么产生Cadence Allegro的第一方网表?

答:orcad产生Cadence Allegro的网表的操作步骤如下;

第一步,选择原理图根目录,执行菜单Tools→Creat Netlist,或者是点击菜单栏上的图标,调出产生网表的界面;

第二步,弹出的Creat Netlist界面中,选择的是PCB Editor,产生Allegro的第一方网表;

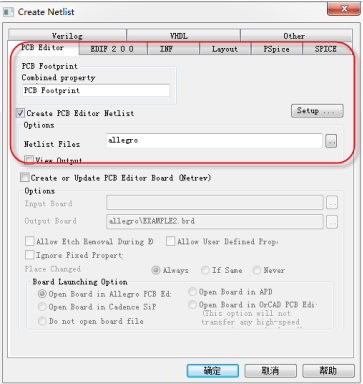

图3-69 Allegro第一方网表参数设置示意图

第三步,输入Allegro第一方网表需要注意下面几个地方:

1)需要勾选Creat PCB Editor Netlist,才会生成网表;

2)下面的Netlist Files是输出网表的存储路径,不进行更改的话,是在当前原理图目录下,会自动产生allegro的文件夹,里面就是输出的网表;

3)点击右侧的Setup设置按钮,如图3-70所示,勾选Ignore Electrical constraints选项,则忽略掉原理图中所添加的规则。
