　　产品概况

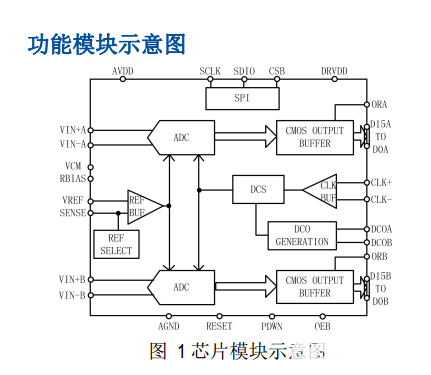

　　SC9268 是一款双通道 16 位，最高转换速度 125MSps，基于流水线架构的模数转换器（ADC），内部集成了时钟缓冲、基准电压源、输入采样保持等功能模块，实现对模拟输入高速高精度模数转换。并集成了独特的数字校准算法，在不影响功耗的前提下，有效提升ADC动态特性。输出为 1.8V 全并行 CMOS 电平，采用三线制 SPI 串行接口实现内部寄存器的读写操作。SC9268 采用 64 脚 QFN 封装， 额定温度范围-40℃至 85℃工业温度范围。

　　主要性能

　　 1.8V模拟电源供电

　　 1.8V CMOS输出供电

　　 低功耗：750mW（125MSps）

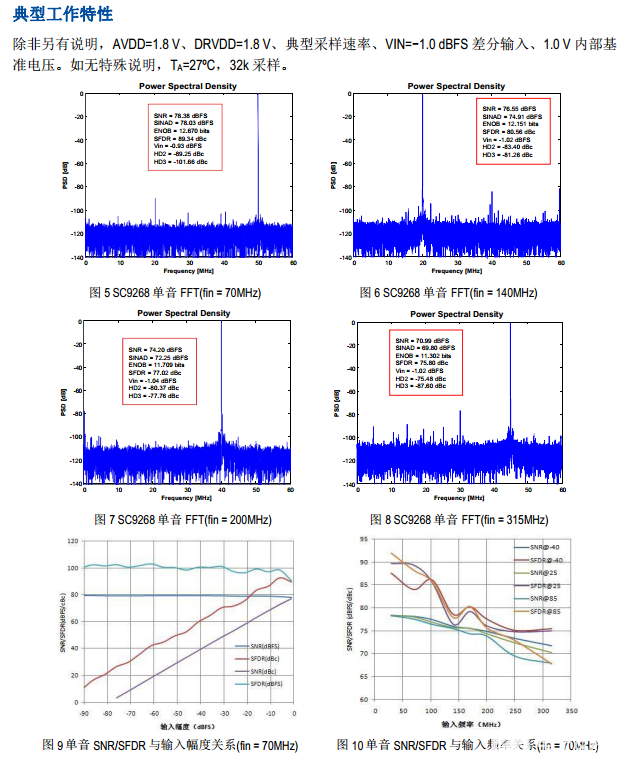

　　 信噪比(SNR) : 78dBFS(70MHz, 125MSps)

　　 无杂散动态范围(SFDR) : 88dBc(70MHz,

　　125MSps)

　　 中频采样频率达 400MHz以上

　　 小信号输入噪声: -154.0dBm/Hz(200Ω输入阻

　　抗，70MHz，125MSps)

　　 可编程 ADC内部基准电压源

　　 集成 ADC采样保持输入

　　 灵活的模拟输入范围：1Vpp至 2Vpp

　　 差分模拟输入 650MHz带宽

　　 ADC时钟占空比稳定器

　　 串行端口控制

　　 QFN-64封装 9mm x 9mm

　　应用场合

　　 通信

　　 分集无线电系统

　　 多模式数字接收器(3G)

　　GSM、EDGE、W-CDMA、LTE、

　　CDMA2000、WiMAX、TD-SCDMA

　　 I/Q解调系统

　　 智能天线系统

　　 通用软件无线电

　　 宽带数据应用

　　 超声设备

串行端口接口（SPI）

　　SC9268串行端口接口（SPI）允许用户利用配置 ADC 内部相应功能寄存器，以满足特定功能和操作的需要。通过串行端口，可访问地址空间、对地址空间进行读写。该 ADC的 SPI由三部分组成：SCLK引脚、SDIO引脚和 CSB引脚。SCLK（串行时钟）引脚用于同步 ADC的读出和写入数据；SDIO（串行数据输入/输出）双功能引脚允许将数据发送至内部寄存器或从寄存器中读出数据；CSB（片选信号）引脚是低电平有效控制引脚，它能够使能或者禁用读写周期。时序要求。
