PCB设计：整理元器件位号的快捷技巧

PCB设计：快速整理PCB元器件位号

PCB设计完成后，通常需要整理元器件的位号，然后输出贴片图给工厂贴片。因为没有整理的位号是参差不齐的，有的尺寸大，有的尺寸小，有的偏离元器件很远，有的没有显示出来。一般都是这样整理，分顶面和底面处理，先选中每一面的label，然后删除，接着重新生成label，最后调整好位置，尺寸大小，完成位号的整理。如此重复，操作另一面。虽然工作不是很大，但是操作起来还是有些繁琐的。有没有更快捷的办法呢？答案是有的，就是编写一个脚本，就能快速把位号处理好。下面详细介绍一下这个方法。

首先，全选中PCB的位号label并删除掉，不用区分顶面和底面。

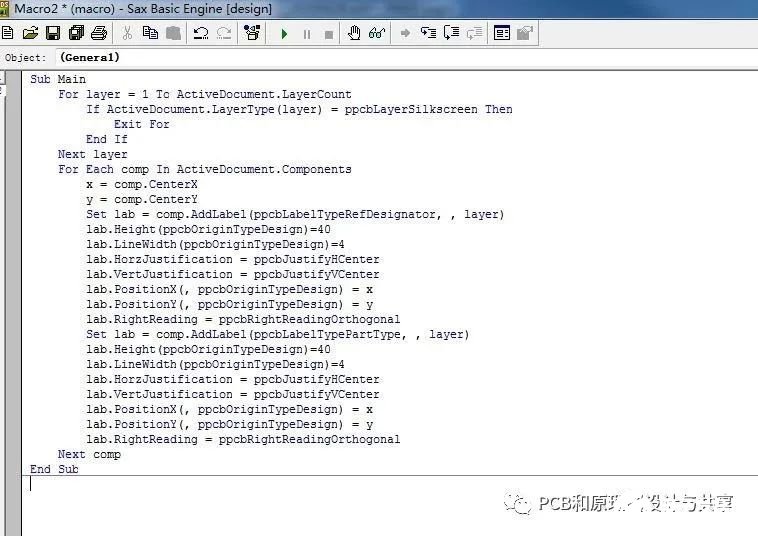

然后，打开脚本编辑器，编写以下代码。

参考代码:

Sub Main

For layer = 1 To ActiveDocument.LayerCount

If ActiveDocument.LayerType(layer) = ppcbLayerSilkscreen Then

Exit For End If Next layer For Each comp In ActiveDocument.Components

x = comp.CenterX

y = comp.CenterY

Set lab = comp.AddLabel(ppcbLabelTypeRefDesignator, , layer) lab.Height(ppcbOriginTypeDesign)=40

lab.LineWidth(ppcbOriginTypeDesign)=4

lab.HorzJustification = ppcbJustifyHCenter

lab.VertJustification = ppcbJustifyVCenter

lab.PositionX(, ppcbOriginTypeDesign) = x

lab.PositionY(, ppcbOriginTypeDesign) = y

lab.RightReading = ppcbRightReadingOrthogonal

Set lab = comp.AddLabel(ppcbLabelTypePartType, , layer) lab.Height(ppcbOriginTypeDesign)=40

lab.LineWidth(ppcbOriginTypeDesign)=4

lab.HorzJustification = ppcbJustifyHCenter

lab.VertJustification = ppcbJustifyVCenter

lab.PositionX(, ppcbOriginTypeDesign) = x

lab.PositionY(, ppcbOriginTypeDesign) = y

lab.RightReading = ppcbRightReadingOrthogonal

Next comp

End Sub

最后，运行代码，就会看元器件的位号label很快就会被整理出来。

对上面的代码感兴趣的，可以自己尝试敲写来调试。
