设计PCB板的电源线如何加粗？

在设计PCB板的时候，我们经常会遇到两种线。一种是信号线，另一种是电源线。而画电源线的时候，我们一般画粗一点，因为粗线电阻较小，电信号损耗较小。 pcb线的粗细是根据该出需要走多少电流决定的，大电流用粗线。小电流为了节约资源省钱，用细线就可以了。所以经济允许情况下，布线不影响其他元器件走线的情况下，可以用粗线代替细线。但并不是说越粗越好，线的粗细，看你的电路功能需求了，供电的电路当然是越粗越好，高频电路要讲究阻抗匹配，粗细不同是正常的，但是电源线还是较信号线粗一点为好。

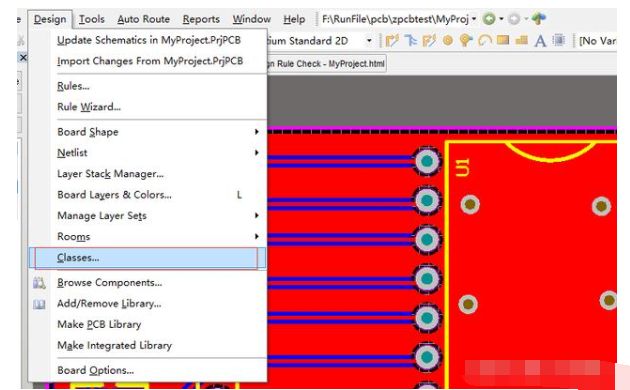

但是电源线又该如何加粗呢？我们首先打开AD软件，添加Net Classes（引线分类），依次点击菜单“Designer”“Classes”，如图一所示。点击之后，我们添加PWR的类，添加操作很简单只要在Net Classes鼠标右击，弹出图二窗口

图一

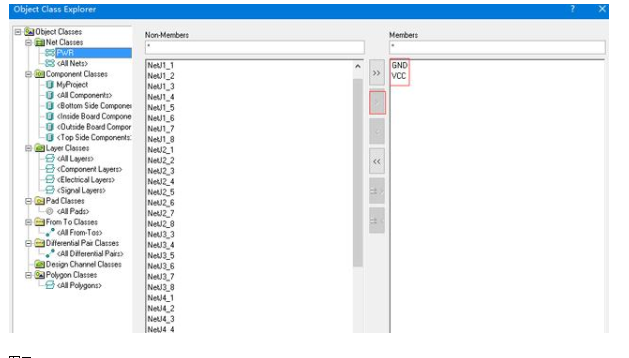

图二

添加PWR类后，再把电源线添加到这个分类中。选中电源线按“右箭头”进行选中，如图三我已经VCC和GND放到该分类中了。

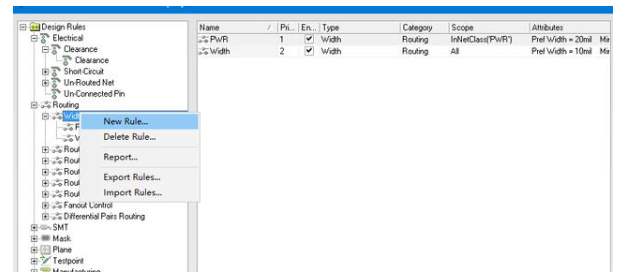

图三

等把PWR类所有的工作都做好了，我们再回到Designer Rules规则中，进行PWR width规则添加。

点击添加width规则后，我们需要重命名该规则为PWR。并且还需要重新选中规则类型，可按下图步骤进行设置，设置好以后，保存即可。这样就能把电源线设计最小宽度15mil、最大宽度60mil、理想的宽度20mil。
