分享10条非常实用的Allegro实操技巧

“工欲善其事，必先利其器”，熟练使用Allegro软件对PCB Layout工程师来说是至关重要的。本文将和大家分享10条非常实用的Allegro实操技巧，希望对大家的工作有所帮助。

1、修改Pin脚网络

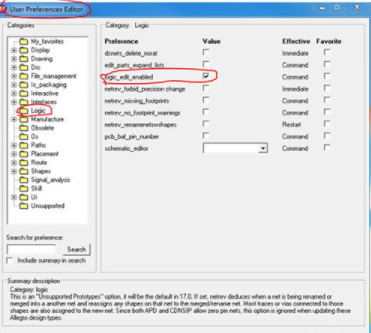

set up --user preference Editor

Logic--net logic

Option处选择网络，然后find处选择Pins，之后点击要修改网络的Pin即可将原来的网络修改为所选择的网络。

2、如何加入不同的via？

1） 用Allegro Utilities-》Pad stack工具制作

2） Setup--》constraints.。。--》Physical （lines/vias）rule set中的Set values.。。按钮Name栏输入via名Add之即可（注意顶上Constraint Set Name和Subclass）

3、如何让Allegro显示实心焊盘？

Setup--》Drawing Options.。。 Display： Filled pads and Display drill holes

4、如何只显示一部分飞线？

在实际Layout中常常希望只显示出一部分Net的飞线，可以通过Display--》Show Rats，看清它们的相对位置，方便布线。

5、allegro软件的绝对传输延迟怎么设置？

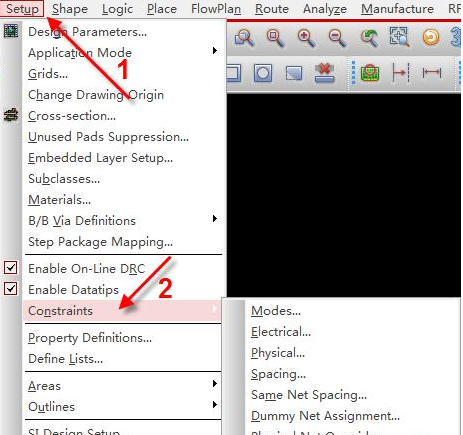

第一步，打开规则管理器，执行菜单命令Setup-Constraints，在下拉菜单中选择Constraint Manager，如图上所示，进入到规则管理器中；

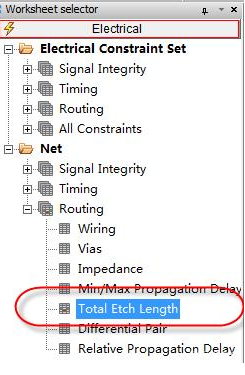

第二步，进入规则管理器以后，在CM左侧的目录栏中选择Net，在Routing中选择Total Etch Length，如图上所示，设置信号的线的总长度；

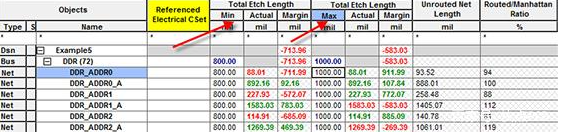

第三步，进入到右边栏，对需要做等长的信号线，创建好Bus，在Total Etch Length中输入最小值、最大值即可，如图上所示，每一组的信号线都会跟这个对比产生相对应的误差，按这个误差做等长即可；

第四步，回到PCB界面，如果需要做等长的信号线没有满足最小值或者最大值的要求，都会报相对应的DRC错误，用于提醒工程师做等长设计。

6、如何实现器件移动时，走线不断开？

1、首先点击左上角placementedit 模式按钮

2、在右边的find中将symbols勾选

3、随后点击move按钮

4、在右侧options中勾选slide etch（平滑电气连接）

7、铜皮不能自动更新

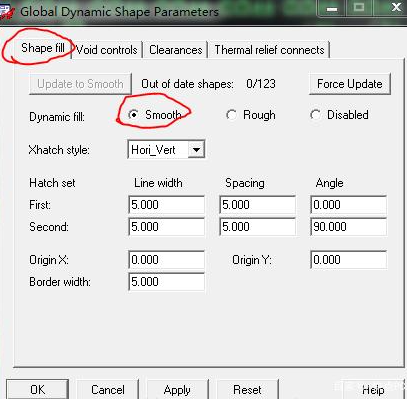

铜皮属性是dynamic copper，但是修改的过程中他不会自动更新。可以选择shape--global dynamic shape parameters（这边改动之后所有铜皮都会修改为相应的设置）

将dynamic fill设置为smooth即可。

8、修改Shape属性的outline

首先关闭其他东西，直留一个outline。

然后shape--decompose shape，在option那边选择board geometry --outline。

最后框选住整个outline就会变成board geometry属性的outline了。

9、调整差分线

调整差分线的时候，即用连线命令在差分线拐角位置开始走线，外围的那根线会有走不出来的情况。这是因为拐角外围的那个点内围没有与他平行的点，但是内围的线在外围有对应的平行点，所以内围那根线可以走出线。

除此之外，option那边的bubble必须设置为off。不然也是不行的。

10、删除dangling线

route——Gloss—–parameters

弹出选项窗口点 line smoothing 这一任务项，然后ok，然后点gloss即可消除dangling线。
