AD显示板常见问题有哪些

布局问题

1.【问题分析】：没有进行对齐等间距放置元器件。

【问题改善建议】：建议等间距对齐一下，增强设计美观性。

2.【问题分析】：元件器没有摆放最美观。

【问题改善建议】：建议将此元器件往右移，与上面两元器件中心对齐。

布线问题

1.【问题分析】：差分没有进行差分创建及差分规则设定。

【问题改善建议】：既然知道是差分，就去创建一个差分，然后再创建其对应的差分规则，再进行差分走线。

2.【问题分析】：同上上述一样的问题。

【问题改善建议】：建议创建差分，并设置对应规则。

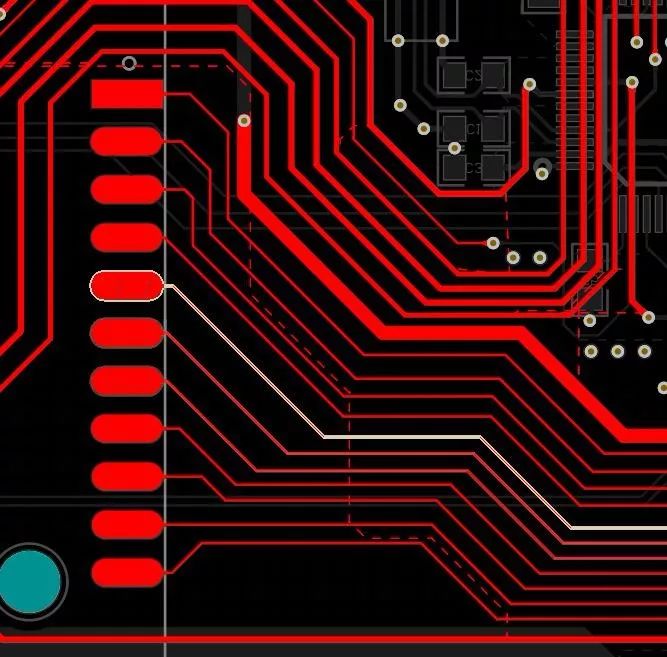

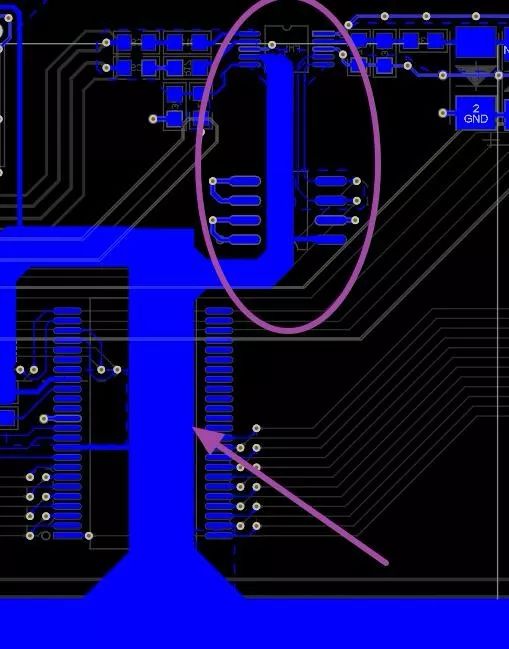

3.【问题分析】：PCB设计完成没有进行优化处理。

【问题改善建议】：建议对走线进行优化处理，增强设计的美观性。

生产工艺

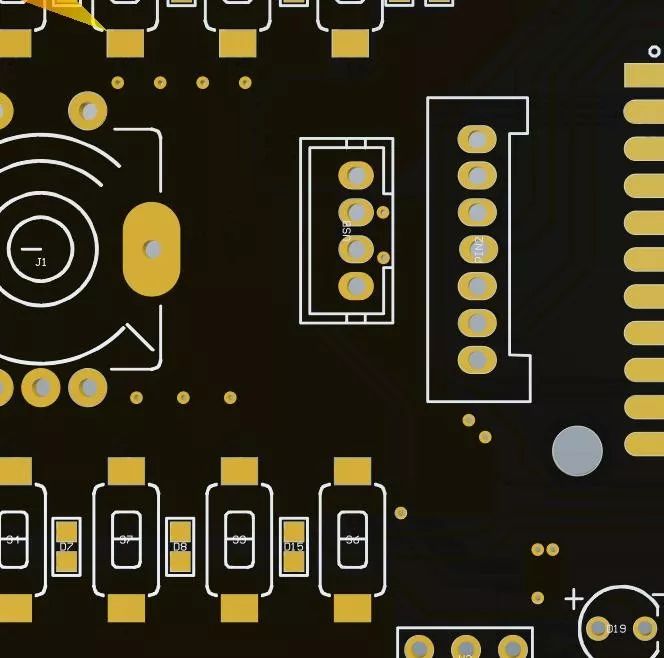

1.【问题分析】：过孔没有进行盖油处理。

【问题改善建议】：过孔进行盖油，为防止氧化和腐蚀等现象。

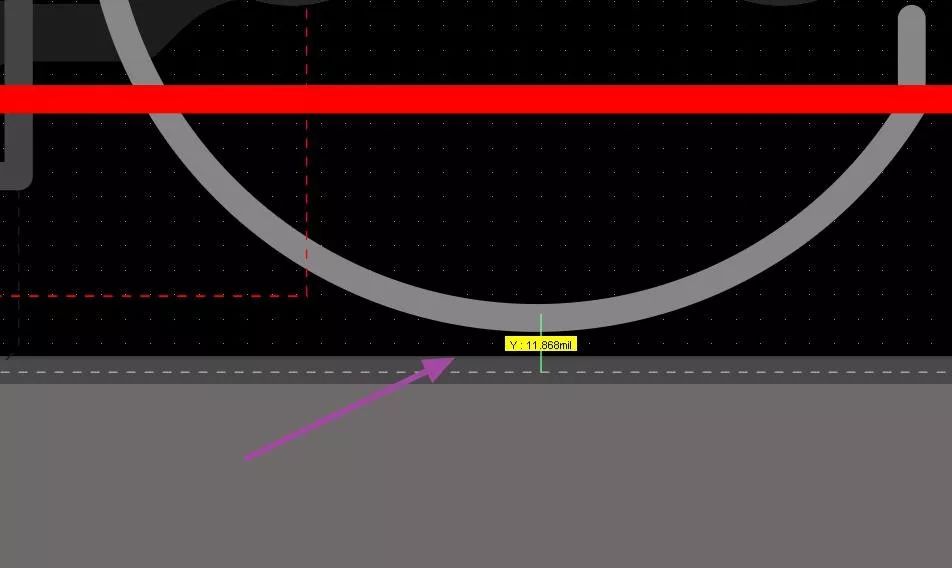

2.【问题分析】：元器件离板框太近。

【问题改善建议】：建议往里面放置，最少保持20-30MIL的间距要求。
