PCB文件快速定位元器件的步骤

搞硬件的同志有时候需要在PCB文件中找某个元器件，而当元器件较多、PCB较为复杂时很难一眼找到该元器件。别着急，PCB设计软件都是很强大的，我们所考虑的问题他们都已经考虑到并给你提供了简单的解决方法。今天就以Protes99se/AltiumDesign为例，介绍一下如何在PCB中快速定位某个元器件。

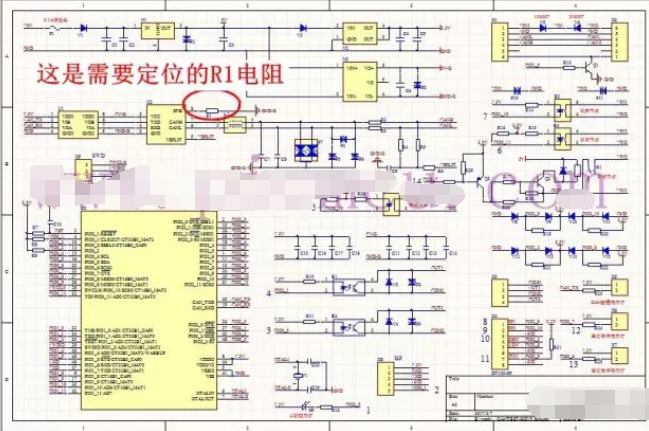

首先看一个文件，其原理图和PCB图分别如下：

以上是原理图和PCB文件，需要在PCB文件中快速找到电阻R1，由于元器件较多，使用PCB标签中的component只能找到一个大致的范围，却不能准确定位。要想准确定位可以按照如下方法做。

1.点击“CorssProbetoOpenDocuments”，如下图所示，点击后鼠标变成十字状。

2.将十字状鼠标在所需寻找的元件上点击（本例是在R1上点击）。

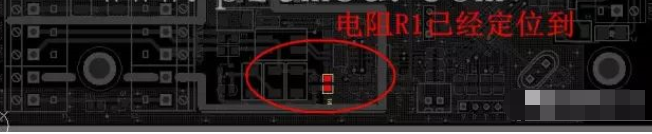

3.点击后，在PCB文件中即出现下图所示的情况，可以发现除R1之外的器件已经模糊处理，如下图所示。

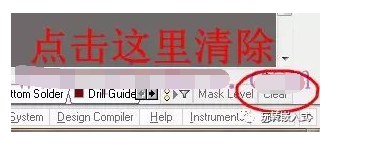

4.这时R1电阻已经被定位到，想恢复正常显示只需要点击右下角的“Clear”即可。

在学习、工作过程中所积累的经验你也可以记录下来，让更多的人看到。
