等长对于SCD这个参数有何影响？

“s-parameter is all”，小陈同学对这句话一直深信不疑。作为一个万能的S参数，当然是可以描述前面这种差模到共模的转换的，这就是混模S参数中的SCD。对这个参数迷糊的朋友不要担心，作为“S-parameter is all”的忠实拥趸，小陈肯定会跟大家唠嗑唠嗑S参数的。我们需要知道的是，差分信号通过一个信道，我们当然是希望其转化为共模能量的部分越少越好，所以SCD这个参数与回损一样，是越小越好的。

让我们用无损线来研究一下等长对于SCD这个参数的影响。

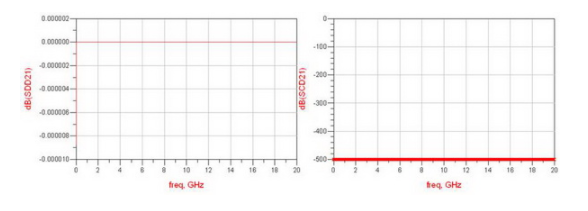

首先当然是完全等长的两根线：

可以看到，由于是无损线，能量完全以差分的形式传过去了。

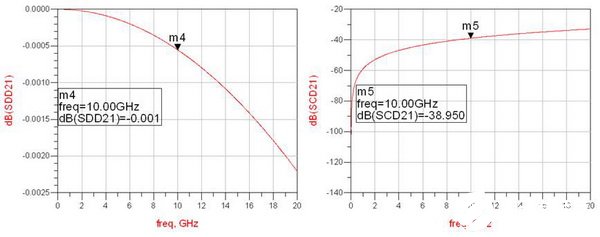

如果两线之间长度相差2mil呢？

在10GHz处，0.001dB的差分能量损耗掉了，变成了差不多-40dB（1%）的共模能量。在看S参数的时候，最好是能在脑海中同时浮现出一个信号的频谱。10Gbps的信号主要频谱分量集中在5GHz之前，在这幅图中可以看到，5GHz之前大部分的SCD21是在-60dB到-50dB之间，也就是说，在实际传输信号时，一个10Gbps的信号在通过该通道时大概会有3‰的差分能量变成共模能量。

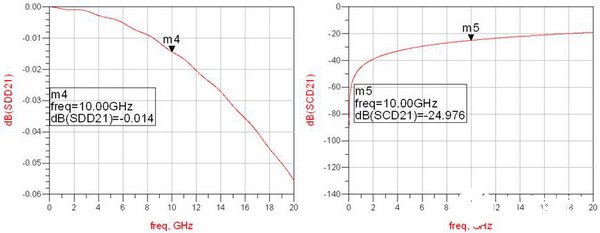

如果两线之间的长度相差10mil呢？

在10GHz处，0.014dB的差分能量被损耗掉了，变成了-25dB（约5%）的共模能量。

知道了这个数值之后，我们再来看看通常良好加工的完全等长的走线是个什么样的情况：

可以看到，由于材料特性以及一些加工因素，在超过2GHz的频率分量大部分都有-30dB到-40dB的能量被转换为共模分量了，换算成百分比的话大约是1-3%，这几乎是不可避免的。而且在一些信号协议中对通道的SCD21有明确的要求，像SAS3（12Gbps）的协议中就要求SCD21＜-18dB。

好了，看过了协议要求的数据，看过了正常加工的结果，我们不难得出一个结论：差分线N与P之间±2mil的等长控制，对于一个10Gbps甚至更高速率的信号来说，也是足够了的，由他所引起的模态转换，信号几乎就感受不到。那些要求N与P±0.5mil等长的工程师们，你们也是够了。
