等长对我们信号质量有什么影响？

让我们来看看等长对我们信号质量的影响。

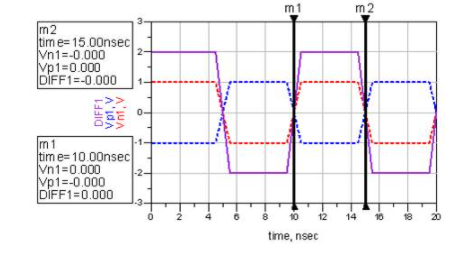

众所周知，SERDES信号都是由差分传输的，也就是说，两根信号线同时传输两个大小相等，方向相反的信号，接收端接收到的信号由两线相减得来。当两根线完全等长的时候，我们看到的波形应该是这样子的：

两次经过零轴的时间差为5ns，刚好是信号的一个UI。

当两线不等长的时候，我们看到的波形是这个样子的：

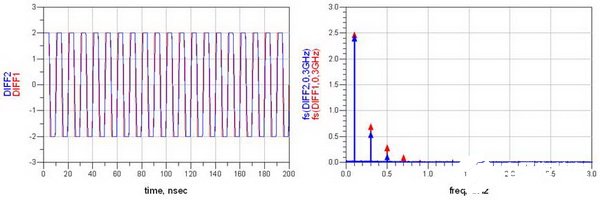

上升沿明显变缓有木有。再将两个对比看看：

图中，蓝色的是N与P不等长的信号，可以看到，当两线不等长的时候，差分信号的能量明显变弱了，那多的能量去哪里了呢？

差分对之中除了差模能量之外还有共模能量，差模是N与P之间相减，共模是N与P之间相加。能量总是守恒的，多的能量变成了共模能量继续存在，图片：

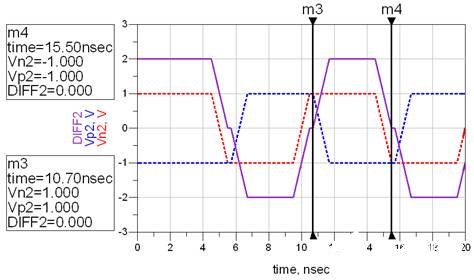

如果两线的长度相差再大一些，我们接收端接收到的信号将会变成这样：

可以看到，两次经过零轴的时间由之前的5ns变成了4.8ns。或者说，N与P的长度差，引起了0.04UI的抖动。这时候，串行的Clock recovery该花点心思才能将其时钟解出来了。而且在进行时钟与数据对位的时候，是对在0V这个阶梯的左边还是对在右边呢？这又会引起时序问题的出现。
